Gasoline Engine and Mower Deck

Gasoline Engine and Mower Deck

Gasoline Engine and Mower Deck

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

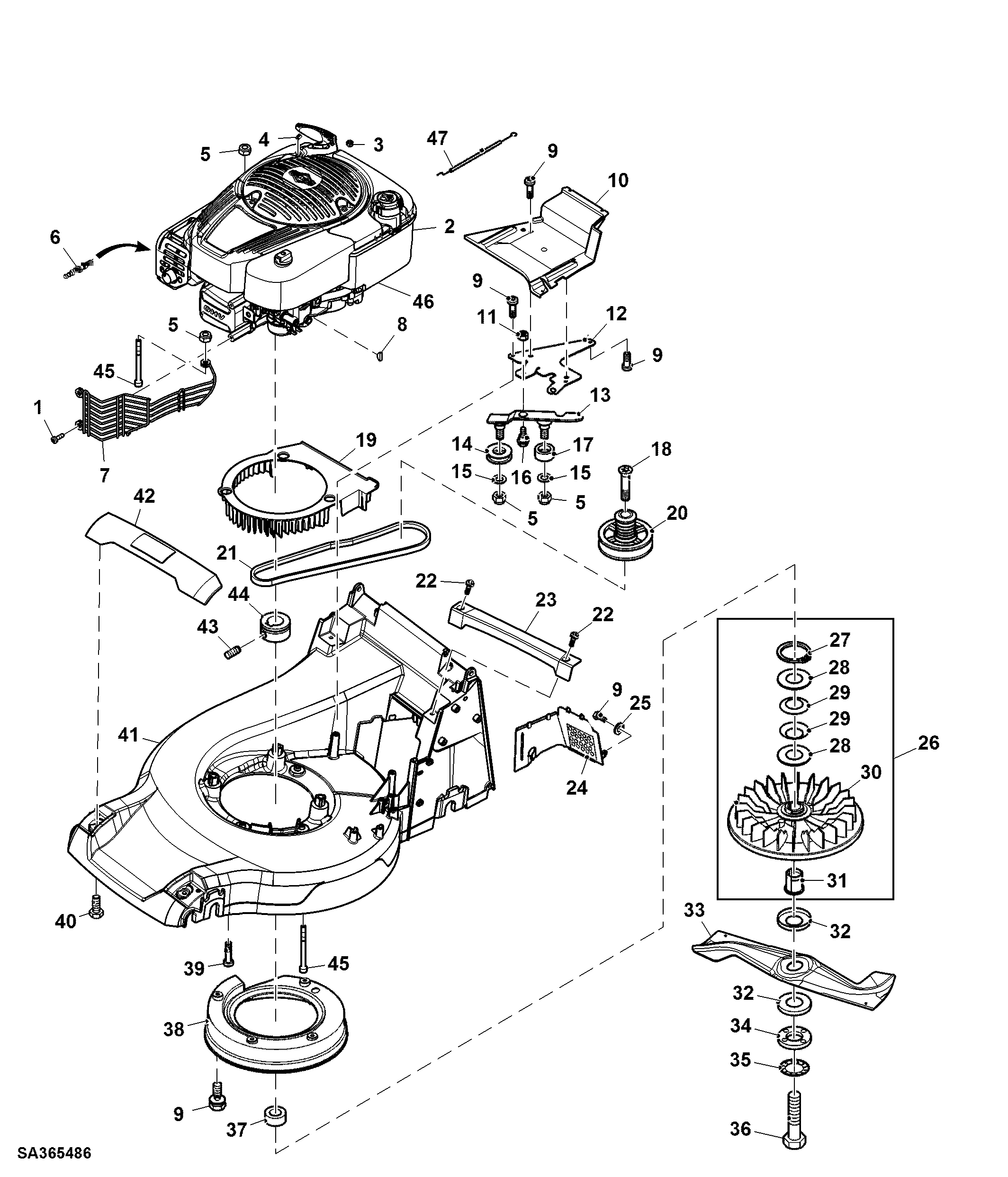

Gasoline Engine and Mower Deck

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SA35503	2	Screw	60 X 20, DUO TAPTITE CM
2	SAA11821	1	Gasoline Engine	Briggs and Stratton 800E, MARKED 112P02, TYPE 0007H1
3	SAU14260	1	Clamp	-
4	SAU14027	1	Clamp	-
5	14M7327	3	Lock Nut	M8, Only Available as Packages Sets
6	-	1	Part 6	ORDER 692720, by Briggs and Stratton
7	SAU13477	1	Screen Shield	-
8	26M4224	1	Shaft Key	4 X 16 mm
9	SA34452	10	Screw	-
10	SAU12417	1	Orifice	-
11	14M7165	1	Lock Nut	M6
12	SAU16187	1	Guard	-
13	SAU13473	1	Bracket	-
14	SAU15190	1	Idler	-
15	24M7055	2	Washer	8.400 X 16 X 1.600 mm
16	M92004	1	Cap Screw	M6 X 13.300
17	SAU15189	1	Idler	-
18	SAU15658	1	Screw	-
19	SAU12312	1	Guard	-
20	SAA11850	1	Pulley	INCLUDES SAU15658
21	SA36717	1	V-Belt	-
22	SA36124	2	Screw	-
23	SAU13695	1	Grip	-
24	SAU13368	1	Shield	-
25	SA35803	1	Spacer	-
26	SAA35172	1	Fan	INCLUDES Part Marked (A)
27	SA15739	1	Snap Ring	(A)
28	SA11896	2	Washer	(A)
29	SA15179	2	Disk Spring	(A)
30	SA15180	1	Fan	(A)
31	SAU10933	1	Flange	(A)
32	SA34368	2	Disk	-
33	SAA33214	1	Knife	-
34	SA35170	1	Disk	-
35	SA34499	1	Disk	-
36	SA15593	1	Bolt	-
37	SA12788	1	Spacer	-
38	SA36688	1	Shroud	-
39	SA27518	2	Screw	M8X55
40	SA37452	2	Screw	-
41	SAA11752	1	Mower Deck	-
42	SAU13569	1	Grip	-
43	SA15776	1	Set Screw	-
44	SAU11977	1	Pulley	-
45	SA16374	1	Screw	M8 X 90
46	-	1	Part 46	ORDER 750066 by Briggs and Stratton
46	-	1	Part 47	Air Prefilter; ORDER 796254 by Briggs and Stratton
47	SAU15772	1	Push Pull Cable	For Engine Brake
48	BSA625	1	Grass Mulching Attachment	Not illustrated
