Открытый узел

ToolBox and Right Rear View Mirror

ToolBox and Right Rear View Mirror

ToolBox and Right Rear View Mirror

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

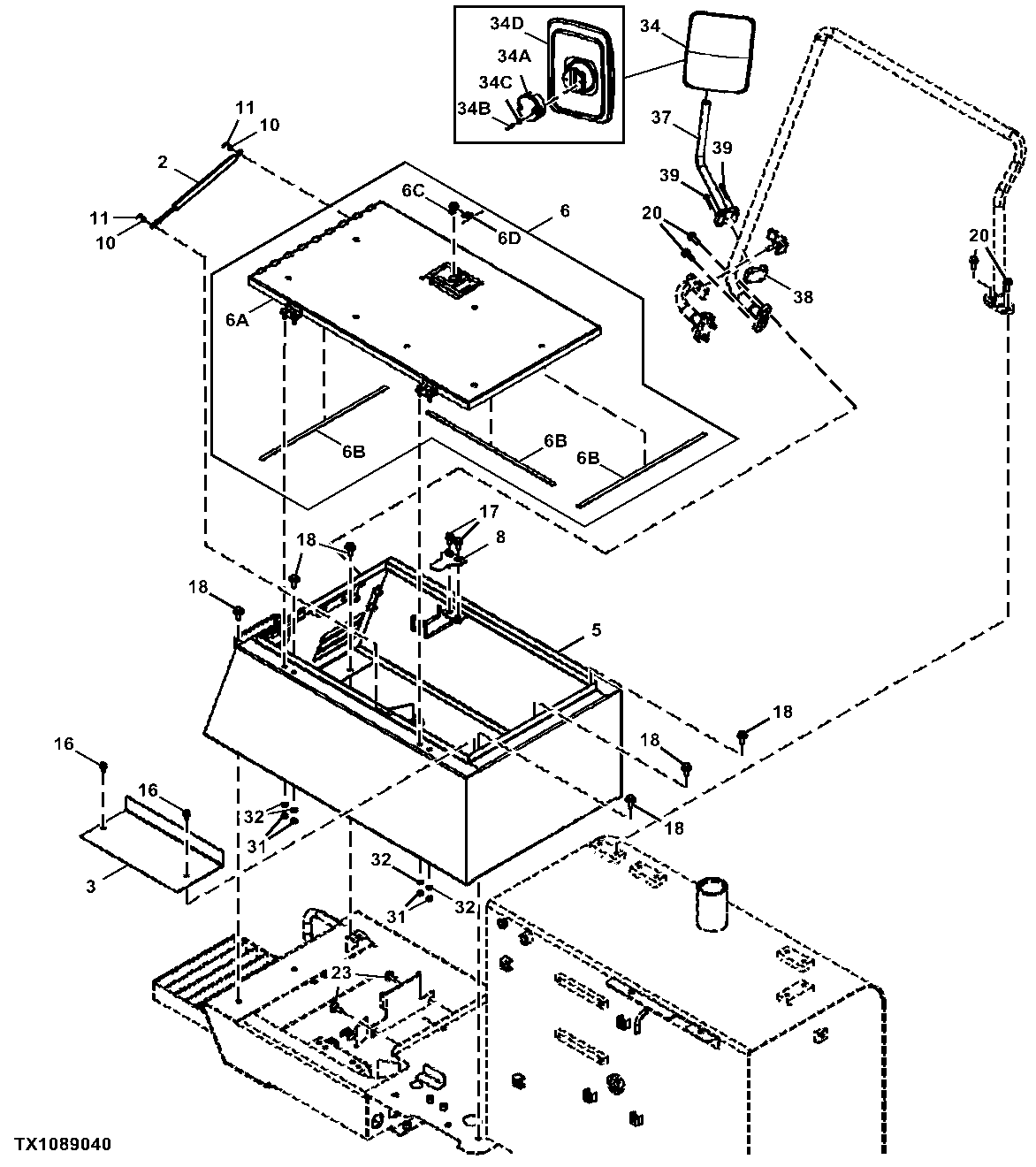

ToolBox and Right Rear View Mirror

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	4487511	1	Cylinder	-
3	9768287	1	Cover	-
5	5012528	1	Cover	-
6	FYA60029876	1	Cover	SUB FOR FYA60000568
8	4605339J	1	Latch	SUB FOR 4605339
10	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
11	H132922	2	Cotter Pin	-
16	J271025	2	Screw With Washer	NLA
16	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
16	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
17	24M7345	2	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
17	J271230	2	Screw With Washer	NLA
17	19M8011	2	Cap Screw	M12 X 30, SUB FOR J901230
18	4249324	1	Washer	-
18	19M7403	6	Cap Screw	M12 X 35, SUB FOR J901235
18	J281235	6	Screw With Washer	NLA
20	J271235	4	Screw With Washer	NLA
20	19M7403	4	Cap Screw	M12 X 35, SUB FOR J901235
20	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
23	J281235	2	Screw With Washer	NLA
23	19M7403	2	Cap Screw	M12 X 35, SUB FOR J901235
23	4249324	2	Washer	-
31	14M7274	4	Nut	M10, SUB FOR J950010
32	12M7066	4	Lock Washer	10 mm, SUB FOR A590910
34	4675257	1	Mirror	-
37	FYA40001224	1	Latch	-
38	4376895	1	Clamp	-
39	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
39	19M8397	4	Cap Screw	M8 X 50, SUB FOR J900850
39	J260850	4	Screw With Washer	NLA
6A	-	1	Part 5	7051248 NLA
6B	4606241	3	Isolator	-
6C	4409396	1	Lock	-
6D	4461342	1	Clip	-
34A	FYA00003621	1	Holder	-
34B	FYA00003622	2	Bolt	-
34C	FYA00003623	2	Washer	-
34D	-	1	Part 33	-
