Открытый узел

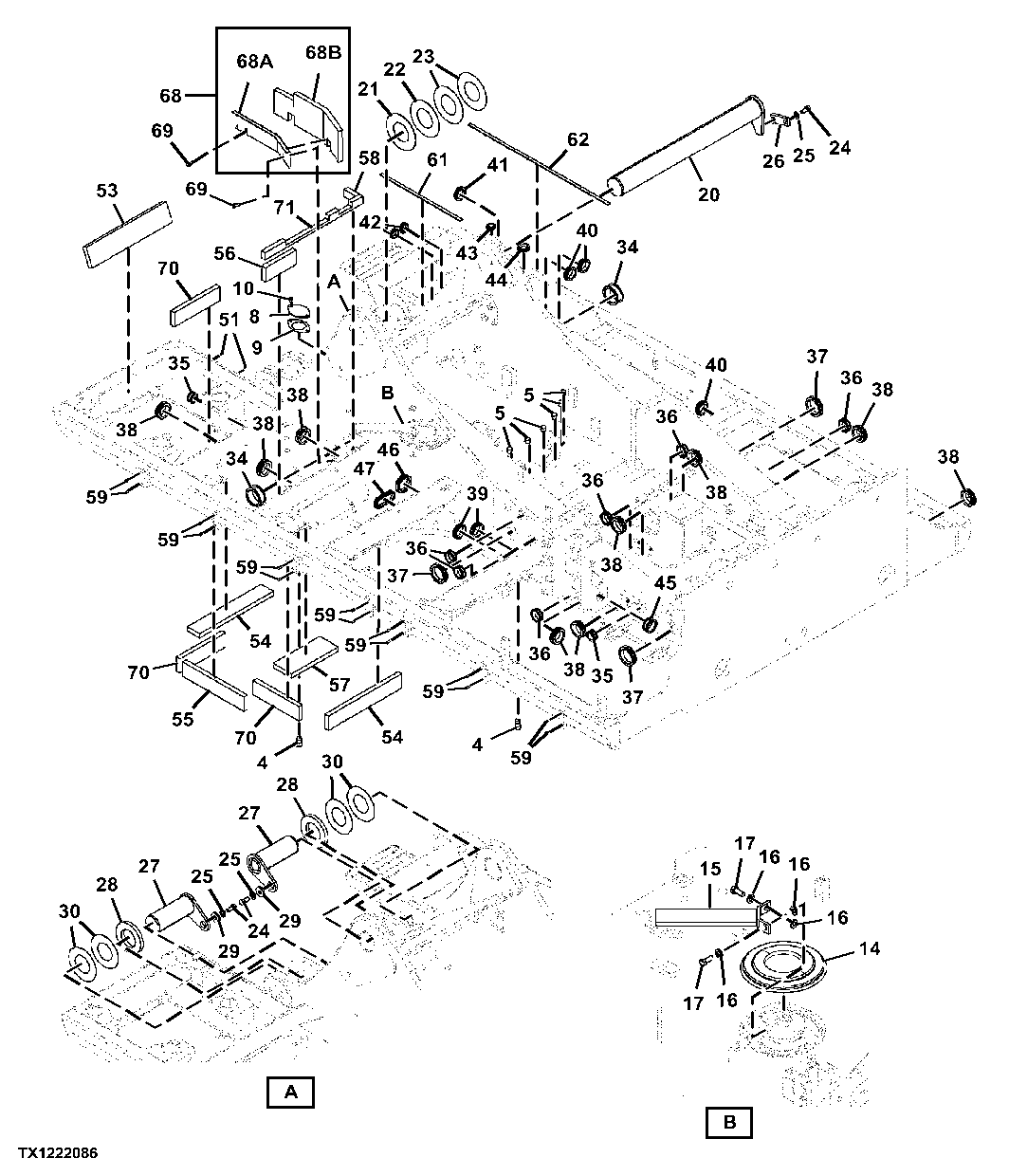

Main Frame Pins and Bushings

Main Frame Pins and Bushings

Main Frame Pins and Bushings

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Main Frame Pins and Bushings

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
4	4700006	2	Pin	-
5	429135	6	Plug	-
8	4070948	1	Cover	-
9	4602624	1	Gasket	-
10	-	2	Part 5	J271025 NLA
10	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
10	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
14	4205476	1	Cover	-
15	8039014	1	Stop	-
16	4114404	4	Washer	-
17	19M6332	2	Cap Screw	M14 X 35, SUB FOR J901435
20	FF550868	1	Pin Fastener	SUB FOR 8100446
21	4207845	1	Shim	3.2 mm (0.12 in)
22	4173485	1	Shim	2.3 mm (0.09 in)
23	4173485	1	Shim	3.2mm
23	4207845	1	Shim	2.3mm
23	-	2	Part 15	ORDER 4173485 AND 4207845, 4191280 NLA
24	19M7950	4	Cap Screw	M20 X 45, SUB FOR J912045
25	J222020	4	Washer	-
26	4335757	1	Plate	-
27	AT132074	2	Pin Fastener	SUB FOR 8039138
28	4207890	2	Spacer	-
29	4040826	2	Bushing	-
30	4143607	4	Washer	1.2 mm (0.05 in)
34	4206288	2	Grommet	-
35	4200176	2	Grommet	-
36	4255567	6	Bushing	SUB FOR 4255530
37	4201986	3	Grommet	-
38	4226533	9	Grommet	-
39	4292762	2	Bushing	-
40	4208279	3	Grommet	-
41	4087462	1	Bushing	-
42	998720	2	Bushing	-
43	4184582	1	Grommet	-
44	4207839	1	Grommet	-
45	4353477	1	Bushing	-
46	4416793	1	Bushing	-
47	4275174	1	Grommet	-
51	37H99	4	Screw	0.100" X 1/4", SUB FOR M492564
53	FYA00002479	1	Seal	-
54	FYA00002522	2	Seal	-
55	FYA00002528	1	Seal	-
56	FYA00002530	1	Seal	-
57	FYA00002531	1	Seal	-
58	FYA00002651	1	Seal	-
59	429597	14	Plug	-
61	4673772	1	Isolator	-
62	4673773	1	Isolator	-
68	FYA40001805	1	Cover	-
69	-	2	Part 52	J271235 NLA
69	19M7403	2	Cap Screw	M12 X 35, SUB FOR J901235
69	24M7345	2	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
70	FYA00002513	3	Seal	-
71	FYA00002405	1	Seal	-
68A	-	1	Part 50	FYA00002659 NLA
68B	FYA00002663	1	Isolator	-
