Открытый узел

Draft Sensing Cylinder Kit

Draft Sensing Cylinder Kit

Draft Sensing Cylinder Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Draft Sensing Cylinder Kit

Нет текстового описания

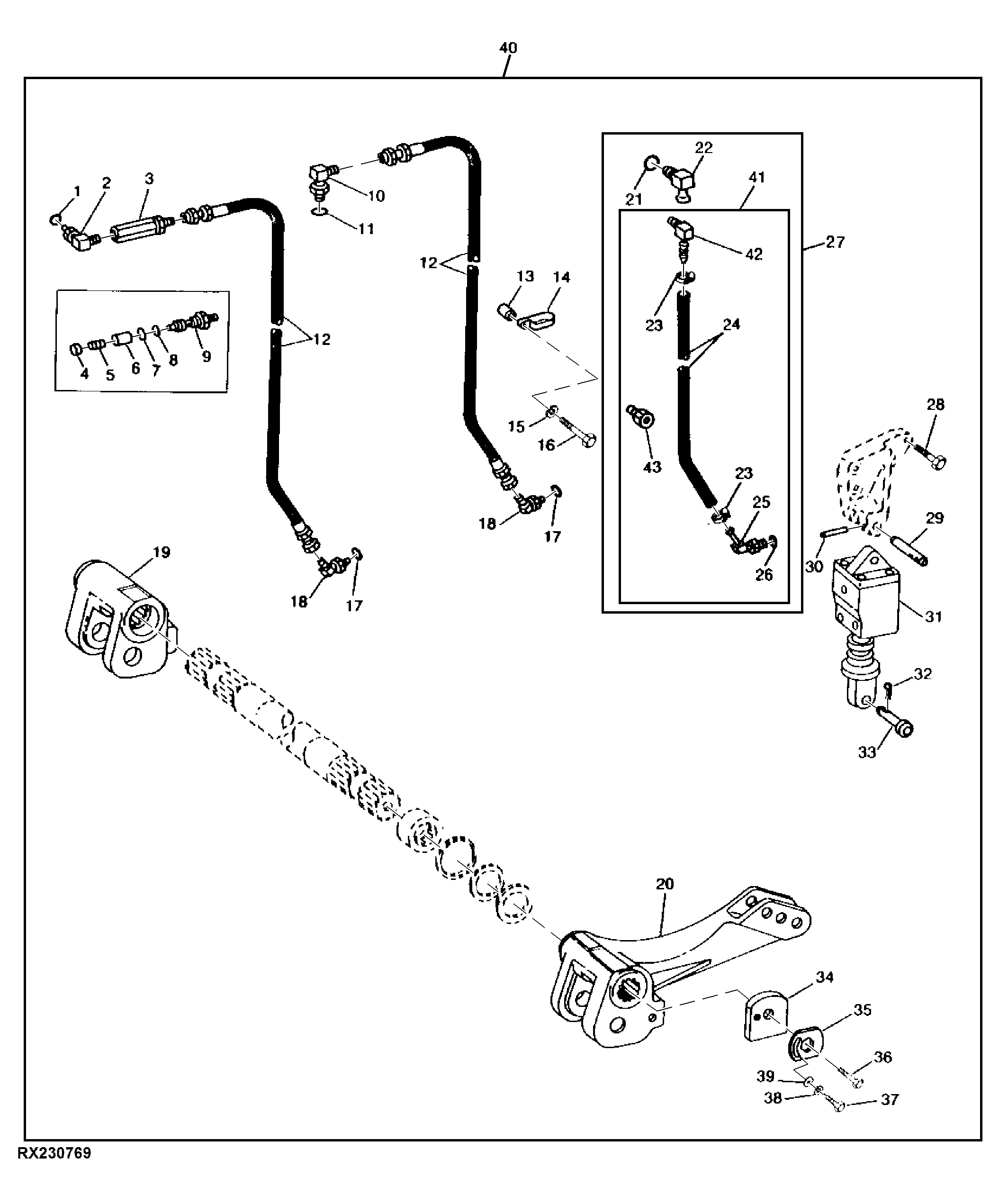

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	1	O-Ring	-
2	AT46806	1	Elbow Fitting	90°
3	AR85480	1	Housing	-
4	R49297	1	DISK	-
5	R39228	1	SPRING	-
6	R42684	1	STRAINER	-
7	R28776	1	O-Ring	-
8	R26375	1	O-Ring	-
9	R65658	1	Fitting	-
10	AR58184	1	ELBOW FITTING	90°
11	R26448	1	O-Ring	-
12	AR78832	2	HYDRAULIC HOSE	-
13	28H1532	1	Spacer	(QRT W/ROCKSHAFT) 0.493" X 0.675" X 2"
14	R49921	1	Clamp	-
15	12H304	1	Lock Washer	3/8"
16	19H1944	1	Cap Screw	(QRT W/ROCKSHAFT) 3/8" X 2-3/4"
17	R26286	2	O-Ring	-
18	AR70602	2	Elbow Fitting	60°
19	R75722	1	Arm	LH
20	R92045	1	Arm	RH
21	R26286	1	O-Ring	-
22	AR90079	1	Tee Fitting	-
22	AR87915	1	Elbow Fitting	90°
23	AR48236	2	Clamp	SUB TY22462
24	R67488	1	Hose	-
25	AR87917	1	Hose Fitting	-
26	R26287	1	O-Ring	-
27	AR91462	1	Kit	ORDER COMPONENTS
28	19H1800	2	Cap Screw	3/8" X 1-1/2"
28	19H1726	2	Cap Screw	3/8" X 2-1/4"
29	R57820	1	Shear Pin	-
30	34H287	1	Spring Pin	3/16" X 1-5/8"
31	AR90384	1	Cylinder	-
32	11M7084	1	Cotter Pin	5 X 25 mm
33	R63736	1	Pin Fastener	-
34	R62768	2	Retainer	-
35	R62769	2	Retainer	-
36	19H1734	2	Cap Screw	5/8" X 2"
37	19H1936	2	Cap Screw	3/8" X 3/4"
38	12H304	2	Lock Washer	3/8"
39	24H1884	2	Washer	13/32" X 13/16" X 0.120"
40	RE19018	1	Kit	(FURNISH COMPONENTS) (FI)
41	AR87914	1	Hose Kit	ORDER COMPONENTS
42	R117761	1	Elbow Fitting	-
43	R67491	1	Bolt	15.875 X 19 mm (5/8" X 0.748")
