DOOR HANDLE AND LATCH (55 SERIES REPLACEMENT SGB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR51481	1	Key	-
2	RE35161	1	Handle	-
3	19M6755	2	Cap Screw	M6 X 35
4	19M7286	1	Cap Screw	M6 X 25
5	AR91893	1	Latch	(SUB RE50874)
6	19H1791	3	Cap Screw	1/4" X 1-1/4"
7	12H297	3	Lock Washer	1/4"
8	19H1996	1	Cap Screw	1/4" X 2"
9	03M7191	1	Bolt	M10 X 25
10	24H1219	1	Washer	7/16" X 1" X 0.083"
10	24H1309	1	Washer	13/32" X 1-1/16" X 0.120"
11	R82272	1	Striker	-
12	R79877	1	Screw	-
13	R94052	1	Shield	(SUB FOR R81540)
14	R70277	1	Support	-
15	R52708	2	Screw	-
16	R82456	1	Cover	-
17	R82445	1	Retainer	-
18	R82444	1	Hook Bolt	-
19	U45916	1	Lock Nut	-
20	24H1286	1	Washer	9/32" X 1/2" X 1/16"
21	R82442	1	Bellcrank	-
22	R72654	1	Snap Ring	-
23	14H850	2	NUT	1/4"
24	24H1287	2	Washer	9/32" X 5/8" X 0.065"
25	R82447	1	Handle	-
26	R70271	1	Knob	-
27	R82448	1	Spring	-
28	R82482	1	Bushing	-
29	R82455	1	Plate	-
30	14H786	1	Nut	1/4"
31	19H2102	1	Cap Screw	1/4" X 1-3/4"
..	H138955	1	Label	(SAFETY)

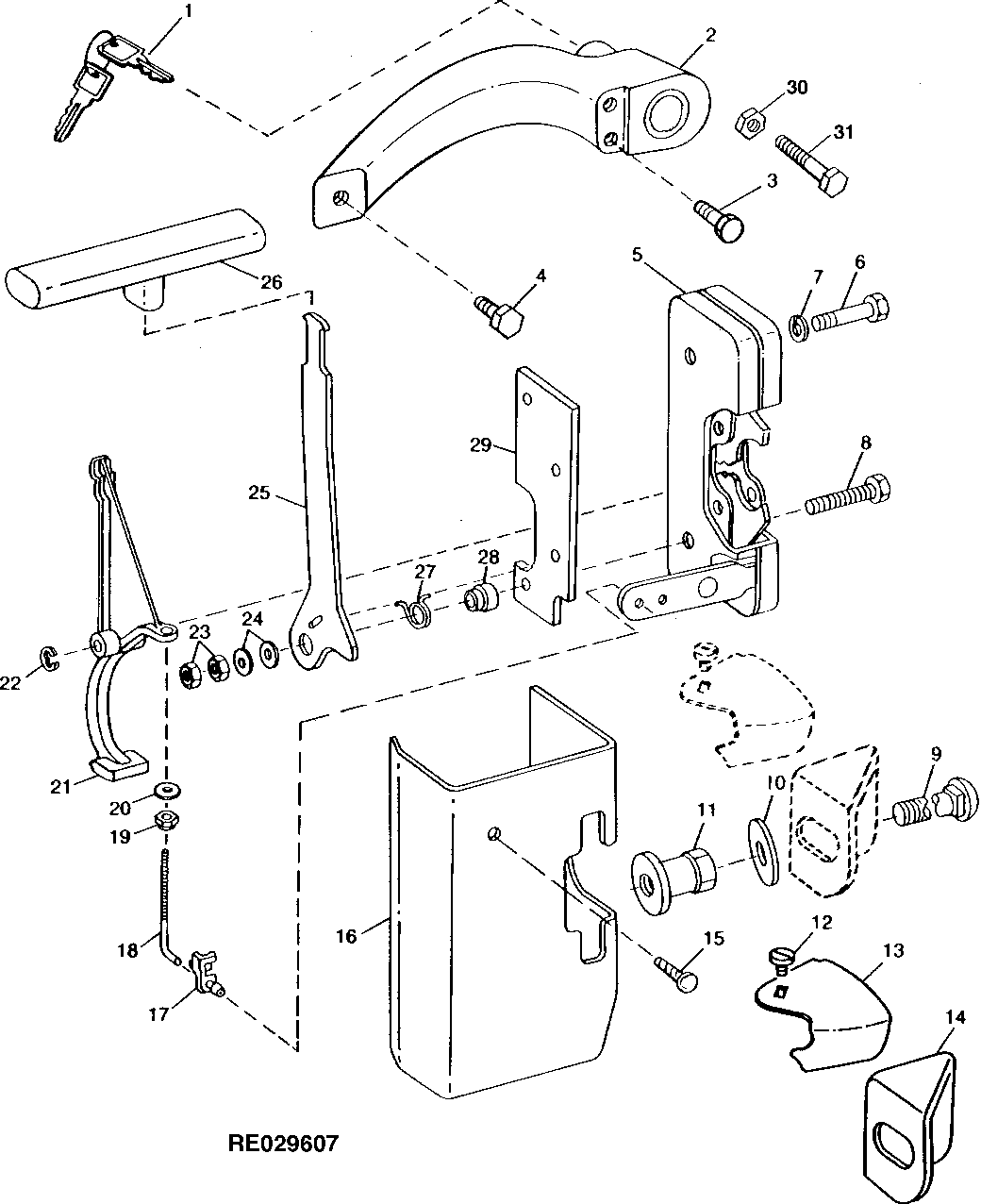

DOOR HANDLE AND LATCH (55 SERIES REPLACEMENT SGB)
