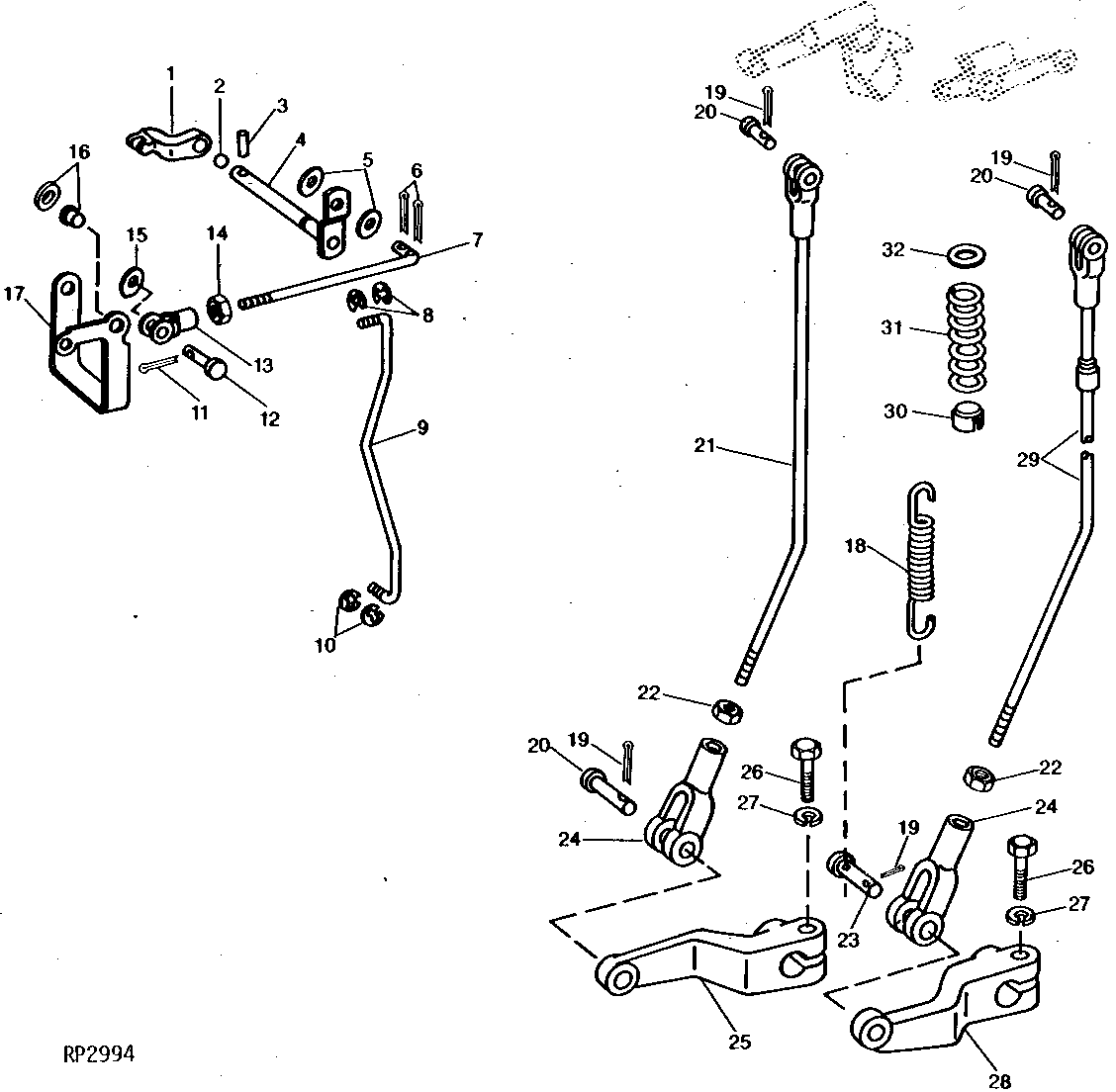

TRANSMISSION SHIFTER CONTROL RODS (QUAD-RANGE) [03C23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R55244	1	Arm	-
2	R28782	1	O-Ring	-
3	34H268	1	Spring Pin	5/32" X 1-1/4"
4	AR62455	1	SHAFT	(SUB AR89136)
4	AR89136	1	Shaft	-
5	24H1290	2	Washer	21/64" X 3/4" X 0.035"
6	11M7079	2	Cotter Pin	0.098" X 0.472"
7	R64097	1	Bolt	-
8	R72653	2	Snap Ring	-
9	R52648	1	ROD	(SOUND-GARD BODY)
9	R52647	1	Rod	-
10	R72653	2	Snap Ring	(SUB FOR M2396T)
11	11M7079	1	Cotter Pin	0.098" X 0.472"
12	R72660	1	Pin Fastener	(SUB FOR R662R)
12	R82766	1	Pin Fastener	-
13	R42282	1	Yoke	(SUB R82766 AND T54033)
13	T54033	1	Yoke	-
14	14H882	1	Nut	5/16"
15	24H1287	1	Washer	9/32" X 5/8" X 0.065"
16	R52646	2	Washer	-
17	R52645	1	LEVER	-
18	R56776	1	SPRING	-
19	11M7015	4	Cotter Pin	3.200 X 25 MM
20	R72855	3	Pin Fastener	(SUB FOR T10187)
21	AR79602	1	Shifter Rod	-
22	14H856	2	Nut	1/2"
23	R63927	1	PIN FASTENER	(SUB R73433)
24	T21158	2	Yoke	-
25	R61983	1	Arm	-
26	19H1800	2	Cap Screw	3/8" X 1-1/2"
27	12H304	2	Lock Washer	3/8"
28	R62818	1	Arm	-
29	AR79603	1	Shifter Rod	-
30	R52958	1	RETAINER	-
31	R56709	1	Compression Spring	-
32	R32731	1	WASHER	-

TRANSMISSION SHIFTER CONTROL RODS (QUAD-RANGE) [03C23]
