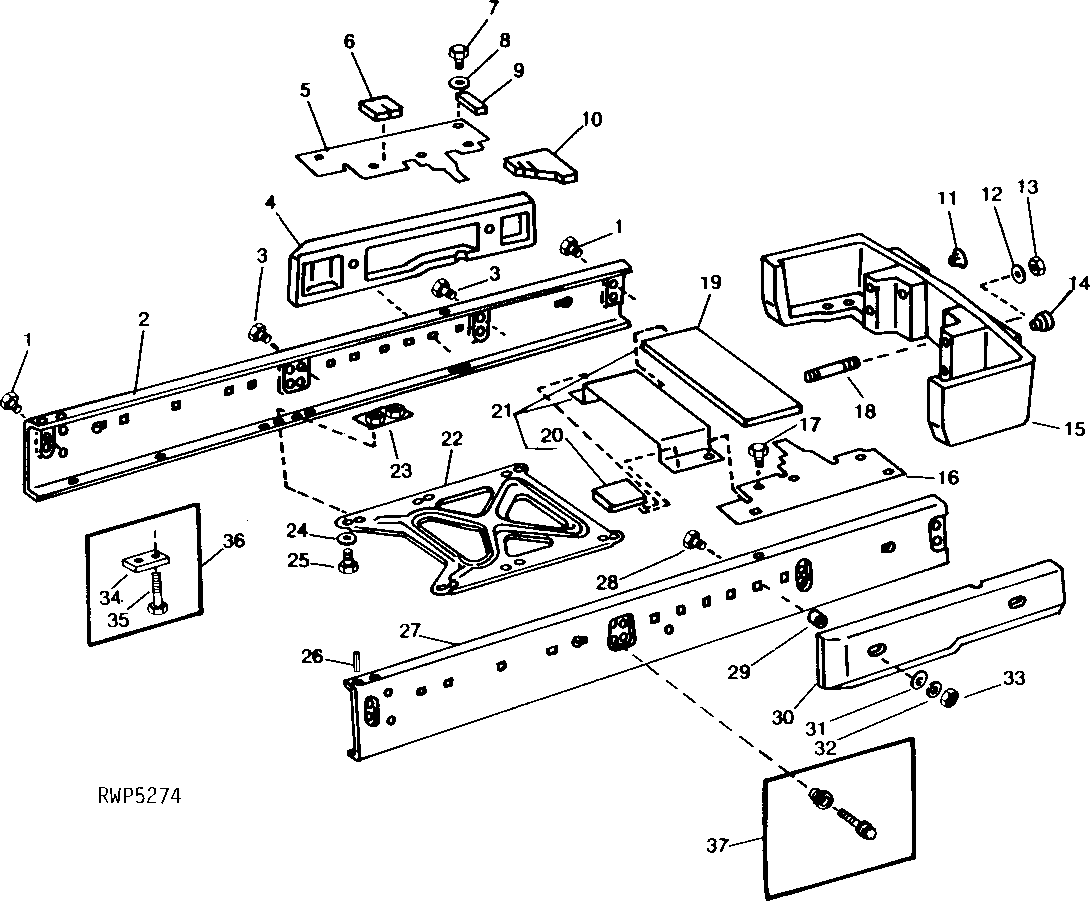

SIDE FRAMES, FRAME PLATE AND BAFFLES [04H24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R31505	8	BOLT	-
2	AR73325	1	FRAME	-
3	R61570	12	Bolt	(SUB R73383)
4	R63392	1	EXTENSION	-
4	R61950	1	EXTENSION	-
5	R62306	1	PLATE	-
6	R52784	2	PAD	-
7	19H1936	4	Cap Screw	3/8" X 3/4"
8	12H310	4	Lock Washer	3/8"
9	R64552	2	PAD	-
10	R64551	2	ISOLATOR	-
11	R64508	4	Plug	-
12	12H236	4	Lock Washer	3/4"
13	14H794	4	Nut	3/4"
14	R64509	2	Plug	-
15	R63390	1	EXTENSION	-
16	R62306	1	PLATE	-
17	H65108	2	Screw	(SUB H78354)
18	R63393	4	ROD	-
19	R62438	1	PAD	-
20	R52784	2	PAD	(SUB FOR R62437)
21	AR76934	1	PLATE	-
22	R61769	1	PLATE	(A)
22	R61768	1	PLATE	-
23	AR77308	6	PLATE	-
24	24H1325	12	Washer	15/32" X 59/64" X 0.065"
25	19H2964	12	Cap Screw	7/16" X 1-1/8"
25	19H2731	12	Cap Screw	(A) 7/16" X 1-3/8"
26	34H313	4	Spring Pin	1/4" X 1-1/8"
27	AR73324	1	FRAME	-
28	03H2308	4	Bolt	5/8" X 3-1/4"
29	14H821	4	Nut	5/8"
30	R61949	1	EXTENSION	-
30	R63391	1	EXTENSION	-
31	24H1367	4	Washer	21/32" X 1-1/4" X 1/4"
32	12H294	4	Lock Washer	5/8"
33	14H1039	4	Nut	5/8"
34	R73410	6	Plate	-
35	R77347	12	Screw	-
36	RE13555	1	PTO PowerGard Shield	BOTTOM FRAME SUPPORT HARDWARE, (INCLUDES (12) R77347 AND (6) R73410) (SUB FOR RE12036)
37	RE13945	12	SOLENOID	RECLAIM HARDWARE (INCLUDES SCREW AND DOWEL)
..	AR49923	1	Adhesive	552GM (19.5 OZ)

SIDE FRAMES, FRAME PLATE AND BAFFLES [04H24]
