Открытый узел

REGULAR DRAWBAR [04F03]

REGULAR DRAWBAR [04F03]

REGULAR DRAWBAR [04F03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

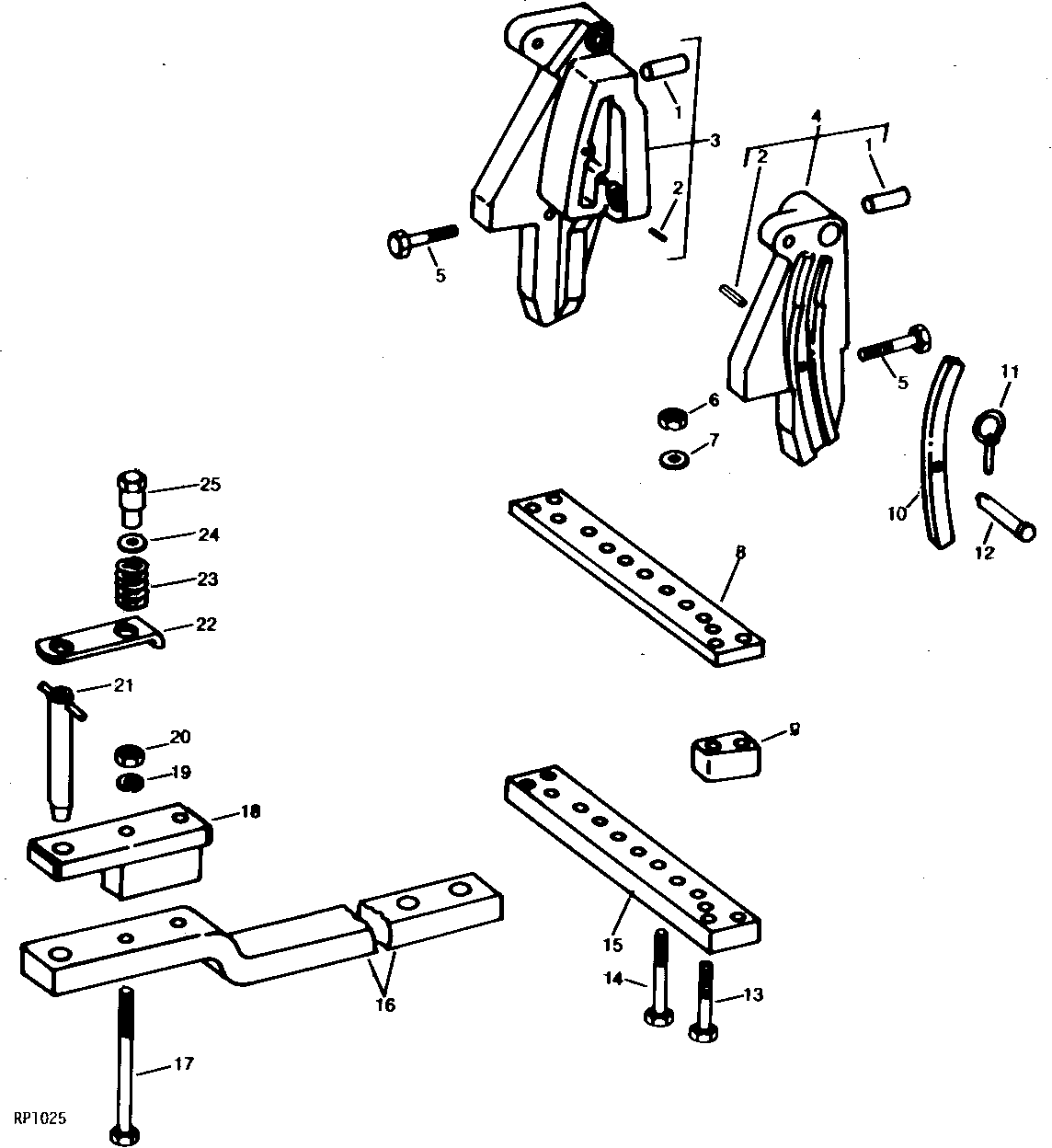

REGULAR DRAWBAR [04F03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R35482	4	Dowel Pin	-
2	34H348	2	Spring Pin	3/8" X 1"
3	AR69150	1	Bracket	(MARKED R57278)
3	AR81411	1	Bracket	(MARKED R64790)
4	AR69149	1	BRACKET	(MARKED R57277) (SUB AR80777)
4	AR87276	1	Bracket	(MARKED R64541 OR R67087)
5	19H3333	6	Cap Screw	7/8" X 2-3/4" HS, SAE 8
5	19H3333	2	Cap Screw	(A) 7/8" X 2-3/4" HS, SAE 8
5	19H3254	4	Cap Screw	(A) 7/8" X 3-3/4" HS, SAE 8
5	19H3333	6	Cap Screw	(B) 7/8" X 2-3/4" HS, SAE 8
6	14H794	2	Nut	3/4"
7	12H236	2	Lock Washer	3/4"
8	R36272	1	Strap	-
9	R40028	2	Spacer	-
10	R64707	1	Sway Block	L.H.
10	R57282	2	SWAY BLOCK	-
10	R64706	1	Sway Block	R.H.
11	AR62151	2	Quick Lock Pin	(SUB M115827)
12	R57528	2	Pin Fastener	(SUB R257711)
13	19H2000	4	Cap Screw	3/4" X 5"
14	19H2827	2	Cap Screw	3/4" X 4-3/4"
15	R36273	1	Support	-
16	R62081	1	Drawbar	-
17	19H3225	2	Cap Screw	3/4" X 6-1/2"
18	RE19377	1	Strap	(SUB FOR AR53877) (SUB R80447, R105478, 19H2825 AND 19H3225)
19	12H236	2	Lock Washer	3/4"
20	14H794	2	Nut	3/4"
21	AR69987	1	Pin	(INCLUDES 25H1191 SPRING PIN)
22	R54064	1	Retainer	-
23	F304R	1	Compression Spring	-
24	24H1513	1	Washer	1-13/32" X 2" X 0.060"
25	R54065	1	NUT	(SUB R72433)
..	AR93047	1	Hitch	(SUB (2) AR70196, AR78229, (2) AR81186, AR93044, AR93048 AND AR98479) (NLA)
