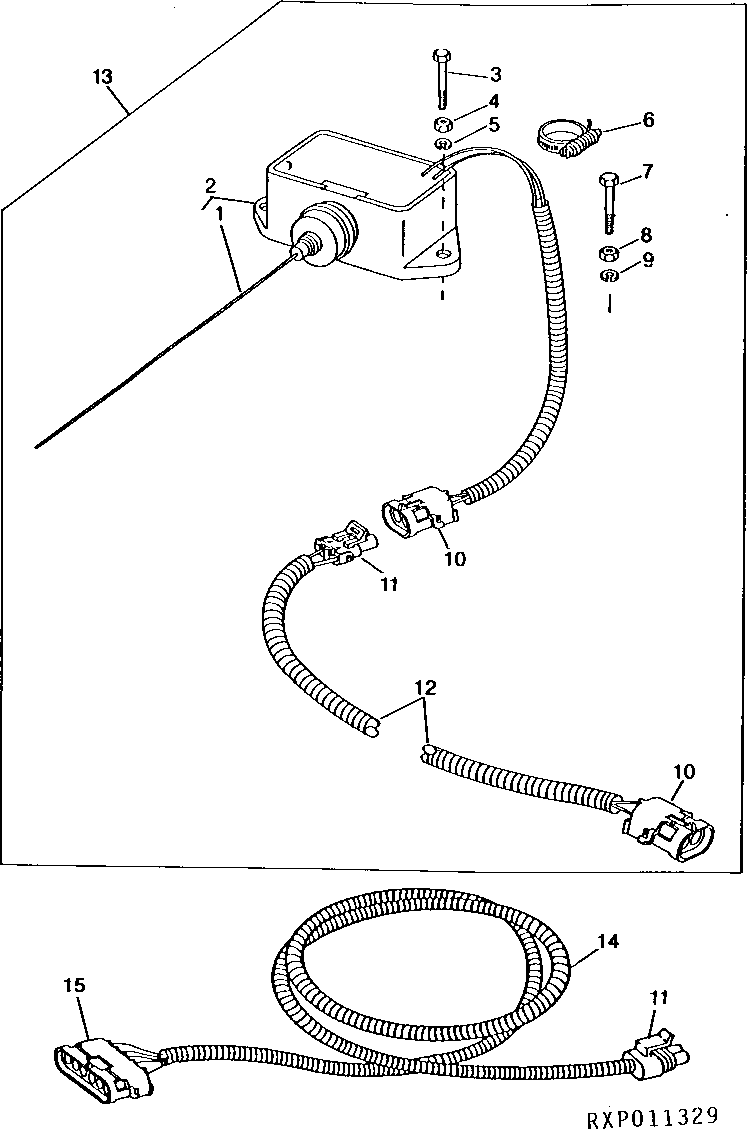

IMPLEMENT SWITCH KIT (USED WITH ROCKSHAFT) [02H05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R83562	1	Wire	(SUB RE49242)
2	RE49242	1	Switch	(SUB FOR RE21117)
3	19H1914	2	Cap Screw	1/4" X 1"
4	14H786	2	Nut	1/4"
5	12H302	2	Lock Washer	1/4"
6	AR21841	1	Clamp	-
6	C16054	1	Clamp	(SUB TY22475)
7	19H1914	2	Cap Screw	1/4" X 1"
8	14H786	2	Nut	1/4"
9	12H302	2	Lock Washer	1/4"
10	R78061	2	Elec. Connector Terminal	-
10	R78063	1	Elec. Connector Seal	-
10	R78053	1	Electrical Connector Assy	-
11	RE12363	1	Electrical Connector Assy	-
11	R78060	2	Elec. Connector Terminal	-
11	R78048	1	Elec. Connector Accessory	-
11	R78063	2	Elec. Connector Seal	-
12	RE21099	1	Wiring Harness	-
13	RE21519	1	Switch Kit	(FI)
14	R44302	1	Tie Band	-
15	R78056	1	Electrical Connector Assy	-
15	R78061	6	Elec. Connector Terminal	-
15	R78063	6	Elec. Connector Seal	-
