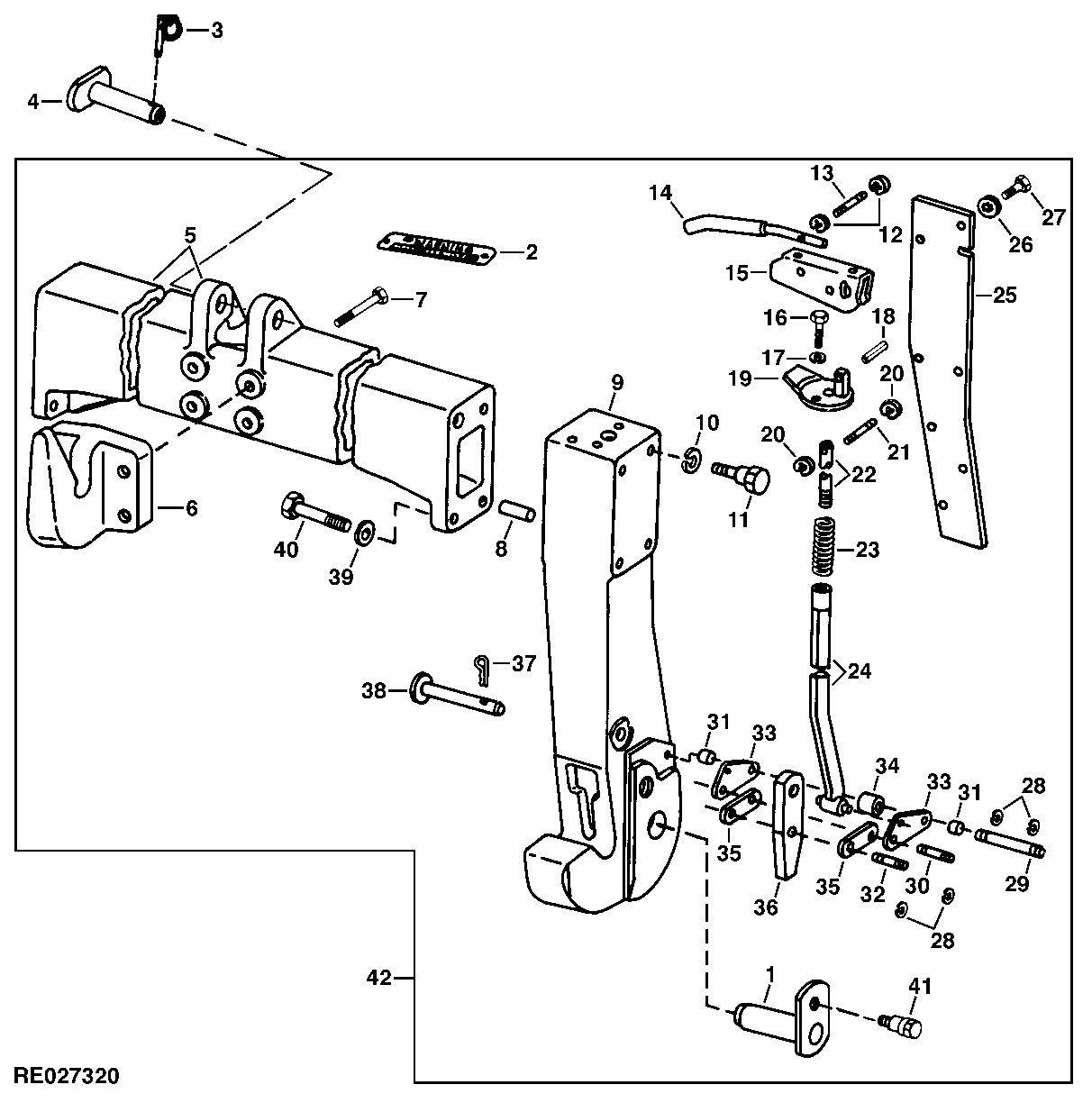

IMPLEMENT QUICK COUPLER (CATEGORY III/IIIN) [04E22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR89303	2	Pin	-
2	R122428	1	Label	(ENGLISH) (SUB FOR R83531 OR R120103)
2	R83534	1	Label	(DEUTSCH)
2	R120104	1	Label	(ESPANOL) (SUB FOR R83532)
2	R120105	1	Label	(FRANCAIS) (SUB FOR R83533)
3	AR62151	1	Quick Lock Pin	(SUB M115827)
3	AA21292	1	Quick Lock Pin	(USE WITH RE180668)
4	R125450	1	Pin	(SUB FOR AR89302 OR R121569)
5	R69571	1	Crossbar	-
6	R203719	1	HOOK	(SUB FOR R59478)
7	19H2174	4	Cap Screw	3/4" X 4-1/4"
8	A776R	4	Pin	-
9	R127705	1	Quick Coupler	L.H.(CATIII) (SUB FOR R65816) (MARKED R127705)
9	R127704	1	Quick Coupler	R.H.(CATIII) (SUB FOR R65815) (MARKED R127704)
10	12H294	2	Lock Washer	-
11	19H2076	2	Cap Screw	5/8" X 5"
12	R72654	4	Snap Ring	-
13	R66901	2	Spring Pin	-
14	R48163	2	Handle	-
15	R48164	2	Lever	-
16	19H2284	4	Cap Screw	3/8" X 7/8"
17	12H304	4	Lock Washer	-
18	34H311	2	Spring Pin	-
19	AR50374	2	Bracket	-
20	R72654	4	Snap Ring	-
21	R66901	2	Spring Pin	-
22	R47578	2	Stud	-
23	R43444	2	Spring	-
24	AR50377	2	Bar	-
25	R58617	2	Shield	-
26	12H302	14	Lock Washer	-
27	19H1227	14	Cap Screw	1/4" X 1/2"
28	F2208R	12	SNAP RING	-
29	R65082	2	Pin	-
30	R119275	2	Pin Fastener	-
31	F2206R	4	Washer	-
32	R119276	2	Pin Fastener	-
33	R65243	4	Link	-
34	28H1919	2	Bushing	0.622" X 0.840" X 15/16"
35	R65242	4	Strap	-
36	R36441	2	Latch	-
37	11M7087	2	Cotter Pin	-
38	R28556	2	Pin Fastener	-
39	12H294	2	Lock Washer	-
40	19H2588	2	Cap Screw	5/8" X 1-7/8"
41	AR78289	2	Cap Screw	-
42	RE60512	1	Attach.-Bundle Identifier	(FI) (SUB RE180668)
