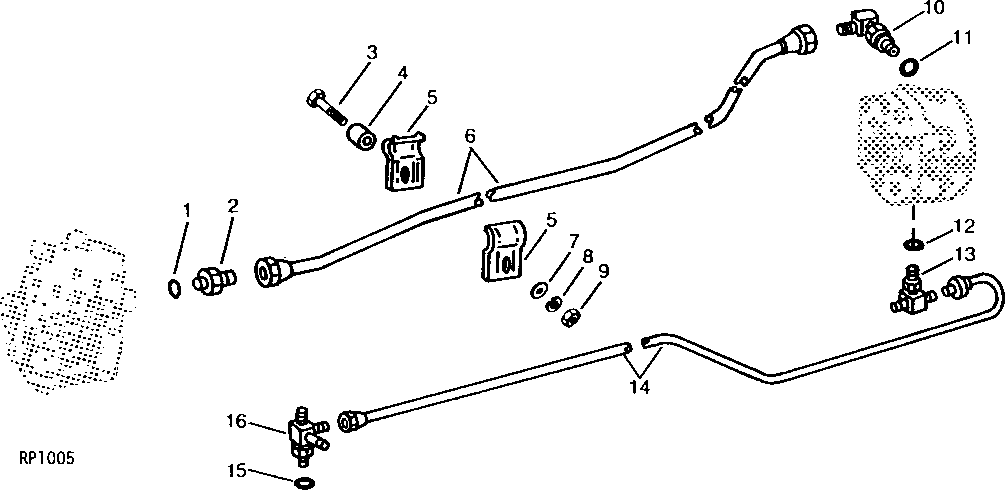

HYDRAULIC PUMP LINES (QUAD-RANGE) [04C16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F3171R	1	O-Ring	-
2	R27267	1	Fitting	-
3	19H2941	1	Screw	3/8" X 2"
4	28H1878	1	SPACER	3/8" X 7/16"
5	R51655	2	Half Clamp	-
6	AR76789	1	OIL LINE	-
7	24M7096	1	Washer	10.500 X 18 X 1.600 MM
8	12H304	1	Lock Washer	3/8"
9	14H1076	1	Nut	3/8"
10	AR27888	1	ELBOW FITTING	90°
11	F3171R	1	O-Ring	-
12	R26287	1	O-Ring	-
13	AR39795	1	Tee Fitting	-
14	AR87536	1	OIL LINE	(SUB FOR AR76319)
15	R26286	1	O-Ring	-
16	AR79470	1	TEE FITTING	-

HYDRAULIC PUMP LINES (QUAD-RANGE) [04C16]

Нет текстового описания
