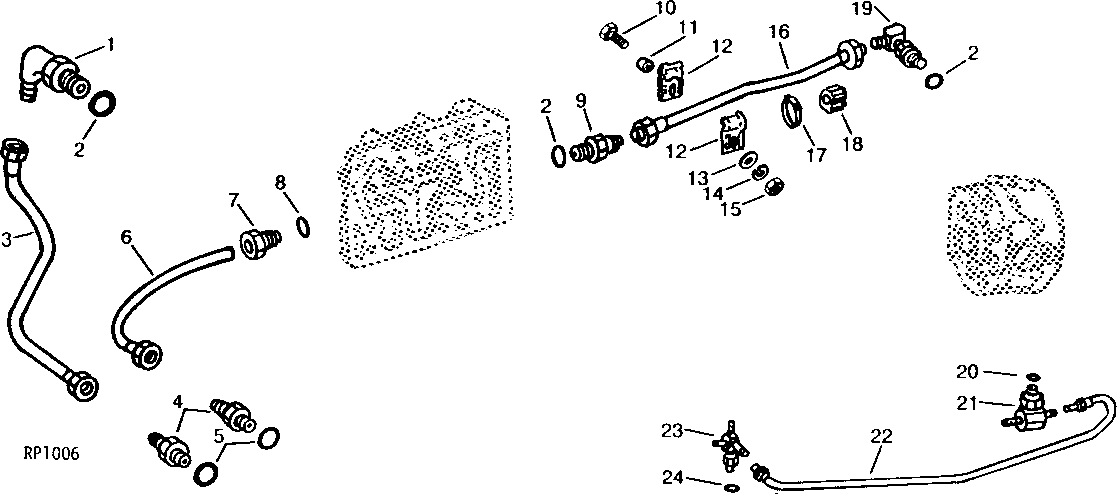

HYDRAULIC OIL RETURN LINES (POWER SHIFT) [04C17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR57030	1	ELBOW FITTING	90°
2	F3171R	3	O-Ring	-
3	AR69628	1	OIL LINE	(USE WITH R63729) (SUB RE10096)
3	AR94627	1	OIL LINE	(USE WITH R71981) (SUB RE10096)
4	R27267	2	Fitting	-
5	F3171R	2	O-Ring	-
6	AR67854	1	OIL LINE	-
7	R76494	1	FITTING	(SUB FOR R33610)
8	B2762R	1	O-Ring	-
9	R27267	1	Fitting	-
10	19H2941	1	Screw	3/8" X 2"
11	28H1878	1	SPACER	3/8" X 7/16"
12	R51655	2	Half Clamp	-
13	24M7096	1	Washer	10.500 X 18 X 1.600 MM
14	12H304	1	Lock Washer	3/8"
15	14H1076	1	Nut	3/8"
16	AR76788	1	OIL LINE	-
17	R76477	1	Tie Band	(SUB FOR R45440)
18	R43479	1	SPACER	-
19	AR27888	1	ELBOW FITTING	90°
20	R26287	1	O-Ring	-
21	AR39795	1	Tee Fitting	-
22	AR87536	1	OIL LINE	(SUB FOR AR76319)
23	AR79470	1	TEE FITTING	-
24	R26286	1	O-Ring	-
..	R44302	1	Tie Band	-
..	AR21969	1	Plug	PIPE PLUG
