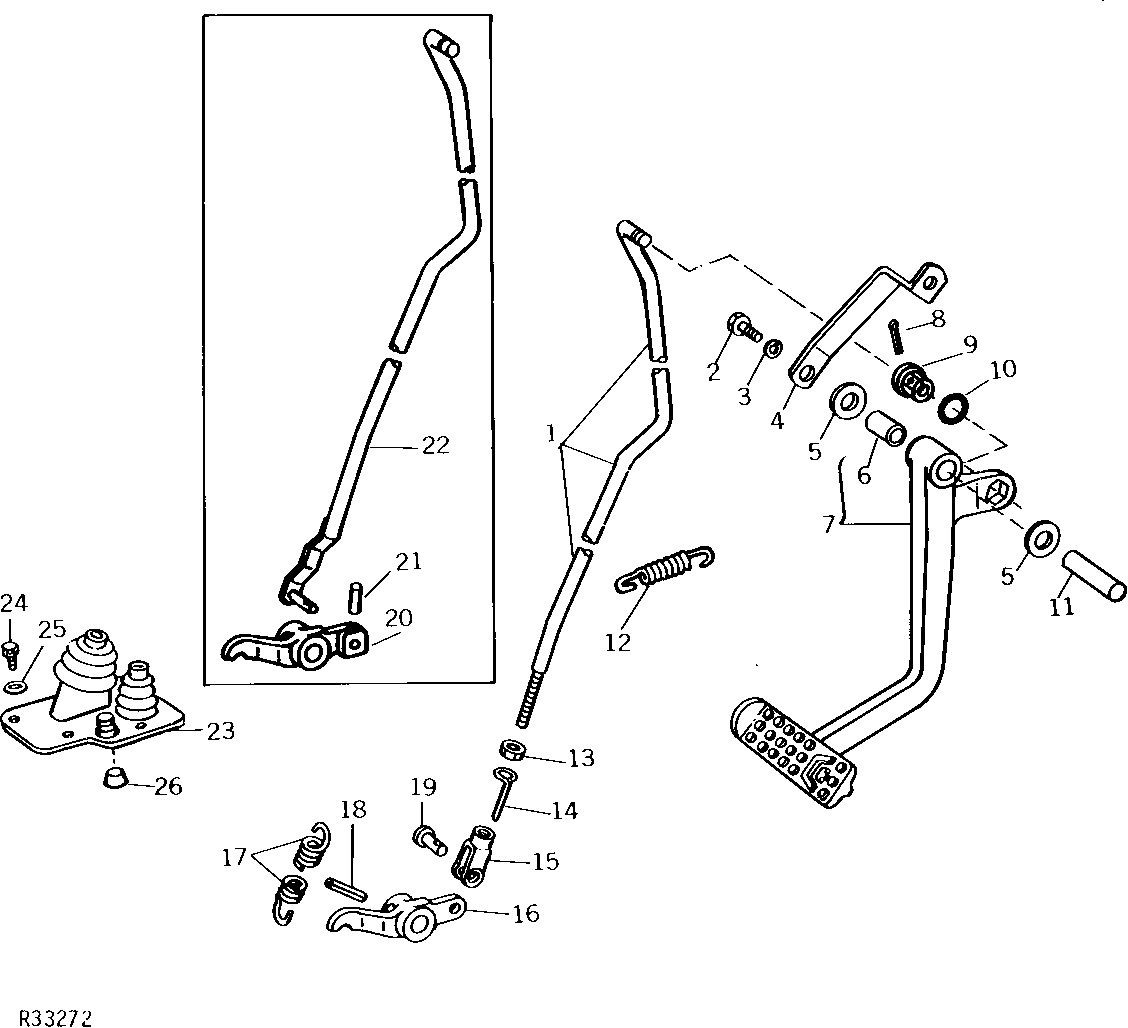

CLUTCH PEDAL AND LINKAGE (QUAD-RANGE) [03B15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R65440	1	Rod	-
2	19H1731	1	Cap Screw	3/8" X 1"
3	12H304	1	Lock Washer	3/8"
4	R54396	1	Strap	-
5	24H1394	2	Washer	25/32" X 1-7/16" X 0.036"
6	R51192	1	Bushing	-
7	AR54596	1	Pedal	(MARKED R50287)
8	11M7083	1	Cotter Pin	0.126" X 1.969"
9	R62732	1	Adapter Fitting	-
10	H21957	1	O-Ring	(SUB FOR U17501)
11	R51521	1	Pin	-
12	R66331	1	Spring	-
13	14H732	1	Nut	3/8"
14	R56199	1	Pin	-
15	C284R	1	Yoke	-
16	R65441	1	Arm	-
17	R43684	1	Spring	-
18	34H331	1	Spring Pin	5/16" X 1-1/2"
19	R65563	1	Pin Fastener	-
20	R55391	1	Arm	-
21	34H247	1	Spring Pin	1/8" X 3/4"
21	24H1302	1	Washer	13/32" X 11/16" X 0.035"
21	T12808	1	SNAP RING	-
22	AR83973	1	ROD	-
23	AR86495	1	Boot	(A) (SUB FOR AR58478)
24	R53028	4	Cap Screw	(A)
25	24H1283	4	Washer	(A) 7/32" X 1/2" X 0.049"
26	B2983R	1	PLUG	(NOT FURNISHED)

CLUTCH PEDAL AND LINKAGE (QUAD-RANGE) [03B15]
