Открытый узел

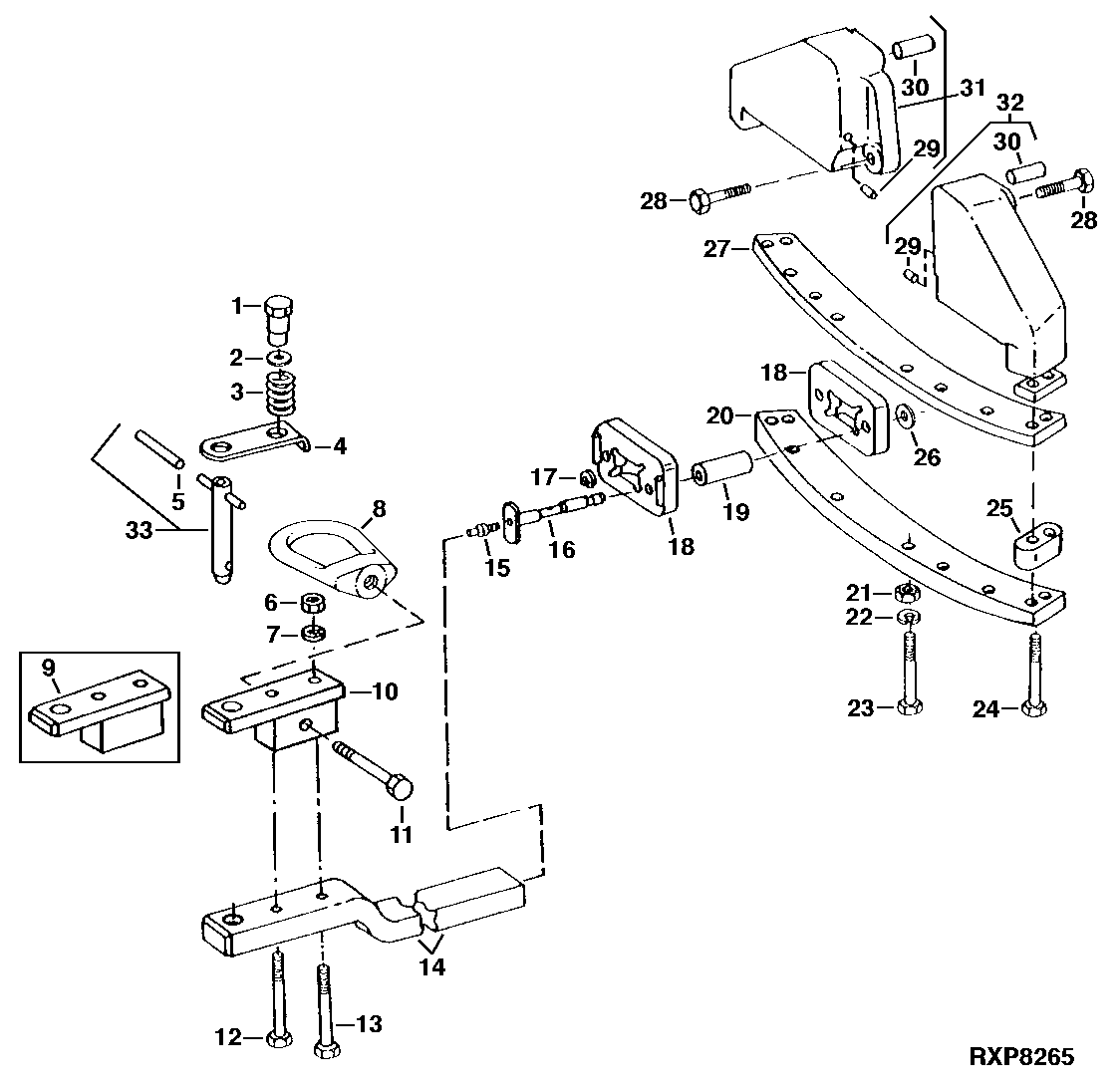

WIDE SWING DRAWBAR [04E06]

WIDE SWING DRAWBAR [04E06]

WIDE SWING DRAWBAR [04E06]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

WIDE SWING DRAWBAR [04E06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R72433	1	Nut	(SUB FOR R54065)
2	24H1513	1	Washer	1-13/32" X 2" X 0.060"
3	F304R	1	Compression Spring	-
4	R54064	1	Retainer	-
5	R136155	1	Groove Pin	(USE WITH AR69987) (SUB FOR T56005)
6	14H794	1	Nut	3/4"
7	12H312	1	LOCK WASHER	3/4"
8	R81245	1	Nut	(USE WITH RE19377)
9	AR35912	1	STRAP	(SUB R78214, R105478, 19H3196 AND 19H3612)
9	AR53877	1	Strap	(HEAVY-DUTY) (SUB R80447, R105478, 19H2825 AND 19H3225)
10	RE19377	1	Strap	(HEAVY-DUTY) (SUB R80447, R105478, 19H2825 AND 19H3225, THIS APPLICATION)
10	RE19375	1	Strap	(SUB R78214, R105478, 19H3196 AND 19H3612)
11	19H2728	1	Cap Screw	3/4" X 3"
12	19H1988	1	Cap Screw	3/4" X 6"
13	19H1988	1	Cap Screw	3/4" X 6"
14	R36608	1	DRAWBAR	-
14	R50984	1	DRAWBAR	(HEAVY-DUTY)
15	JD7759	2	Lubrication Fitting	-
16	AR61656	2	Pin	(SUB FOR AR44820)
17	R73380	1	Snap Ring	(SUB FOR A369R)
18	R52390	2	HANGER	(SUB FOR R35838)
18	R49879	2	Hanger	(HEAVY-DUTY)
19	R54141	2	Bushing	(SUB FOR R35839)
20	R35476	1	Support	(SUB R83111)
21	14H794	2	Nut	3/4"
22	12H236	2	Lock Washer	3/4"
23	19H1910	2	CAP SCREW	3/4" X 4-3/4"
24	19H2000	4	Cap Screw	3/4" X 5"
25	R35835	2	SPACER	-
25	R49878	2	Spacer	(HEAVY-DUTY)
26	R42660	2	WASHER	-
27	R35483	1	Support	(SUB R83112)
28	19H2089	6	CAP SCREW	7/8" X 2-3/4"
29	34H348	2	Spring Pin	3/8" X 1"
30	R35482	4	Dowel Pin	-
31	AR35527	1	BRACKET	(MARKED R35468)
31	AR71405	1	Bracket	(MARKED R59198)
32	AR35526	1	BRACKET	(MARKED R35467)
32	AR71404	1	Bracket	(MARKED R59197)
33	AR69988	1	Pin Fastener	-
33	AR69987	1	Pin	(HEAVY-DUTY)
