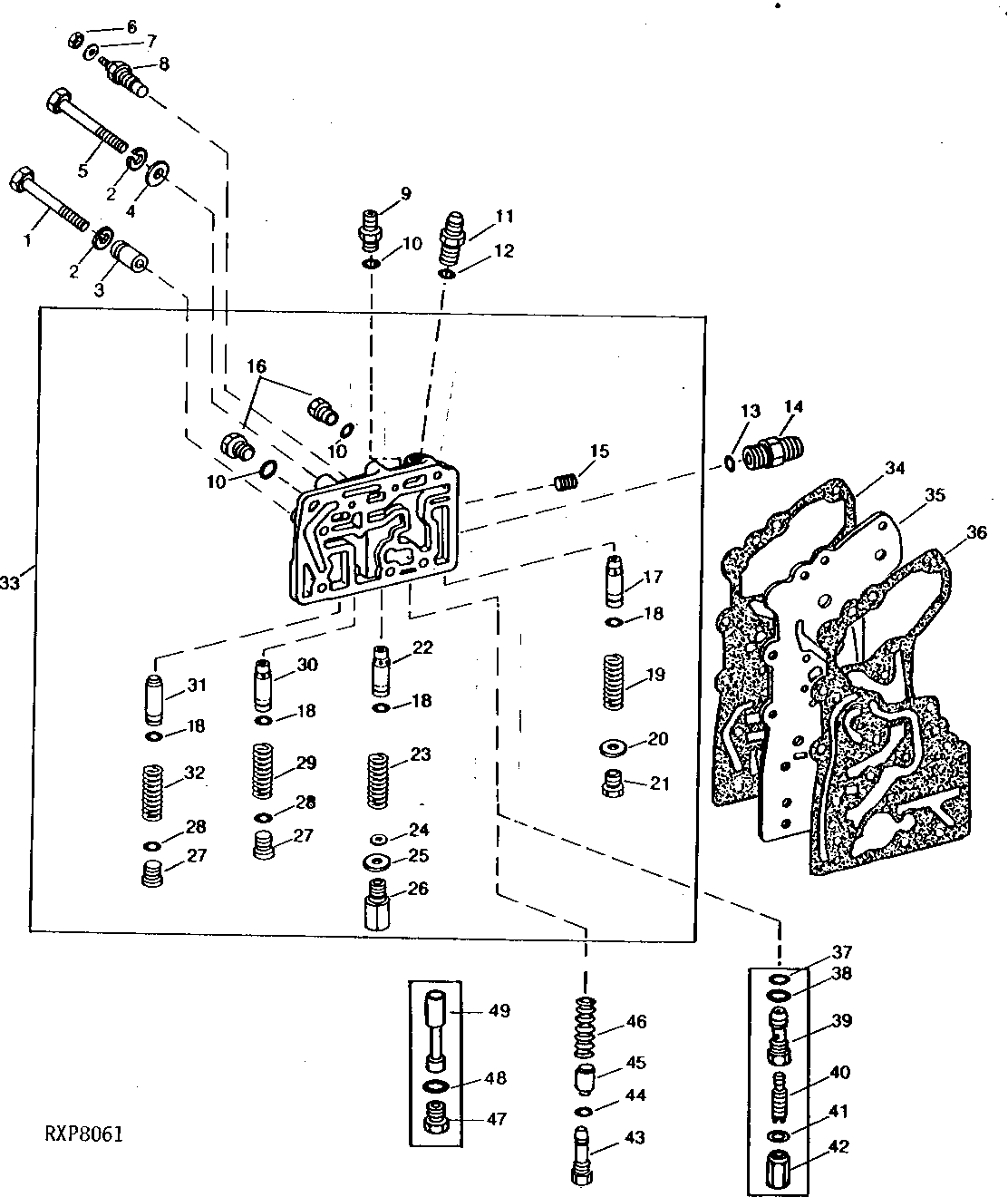

TRANSMISSION CLUTCH REGULATING VALVE (POWER SHIFT) (TRACTOR SERIAL NO. 010647- ) [03E24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2058	1	Cap Screw	7/16" X 3-3/4"
2	12H293	1	Lock Washer	7/16"
3	R52140	1	SPACER	-
4	24H1325	6	Washer	15/32" X 59/64" X 0.065"
5	19H2055	3	CAP SCREW	7/16" X 2-1/4"
5	19H1978	3	Cap Screw	7/16" X 1-1/2"
5	19H2347	3	Cap Screw	7/16" X 3"
5	19H1828	3	CAP SCREW	7/16" X 4"
5	12H293	6	Lock Washer	7/16"
6	14H631	1	Nut	0.190"
7	24H1283	1	Washer	7/32" X 1/2" X 0.049"
8	AR61610	1	PRESSURE SWITCH	-
9	R55525	1	FITTING	(SUB R65684)
10	R26286	3	O-Ring	-
11	R27270	1	Fitting	-
12	R26906	1	O-Ring	-
13	F3171R	1	O-Ring	-
14	R27267	1	Fitting	-
15	15H571	1	PIPE PLUG	3/8"
16	R27094	2	Drain Plug	-
17	R56785	1	Pressure Relief Valve	(USE WITH R56778, R60153 OR R60154)
17	R63980	1	Valve	(USE WITH R63193 OR R63195) (SUB FOR R63196)
18	R28776	4	O-Ring	-
19	R56782	1	Compression Spring	-
20	R1742R	1	WASHER	-
21	R52589	1	FITTING PLUG	-
22	R63980	1	Valve	(SUB FOR R61371)
23	R56352	1	SPRING	(SUB T60314)
24	R56351	1	SOLID SHIM	0.76MM (.030")
25	R1742R	1	WASHER	-
26	R51577	1	FITTING PLUG	-
27	R33138	2	Fitting	-
28	R26375	2	O-Ring	-
29	R56783	1	SPRING	(SUB R39133)
30	R56785	1	Pressure Relief Valve	(USE WITH R56778, R60153, R60154, R63193 OR R63195)
30	R63980	1	Valve	(USE WITH R63979)
31	R56785	1	Pressure Relief Valve	-
32	R56784	1	SPRING	-
33	AR78102	1	HOUSING	(MARKED R56778, R60153 OR R63195) (SUB FOR AR68437 OR AR68436) (SUB AT58342)
33	AR78100	1	HOUSING	(MARKED R60154, R63193 OR R63979) (SUB FOR AR74305, AR78099, AR82534 OR AR89394) (SUB AT58342)
34	R92483	1	GASKET	(SUB FOR R56826 OR T67028)
35	R56829	1	PLATE	-
36	R94331	1	GASKET	(SUB FOR R46815 OR T67029)
37	R28776	1	O-Ring	(A)
38	R26375	1	O-Ring	(A)
39	R60093	1	PLUG	(A) (ORDER AR72894 OR RE238218)
40	R39587	1	SET SCREW	(A)
41	F2846R	1	WASHER	(A)
42	F2847R	1	NUT	(A)
43	R60396	1	FITTING	-
44	R26375	1	O-Ring	-
45	R60092	1	CHECK VALVE	(A)
46	R28914	1	SPRING	-
47	R39112	1	Fitting	-
48	R26375	1	O-Ring	-
49	R56781	1	VALVE	(SUB AR72894)
..	AR72894	1	BREAKAWAY COUPLER	-
