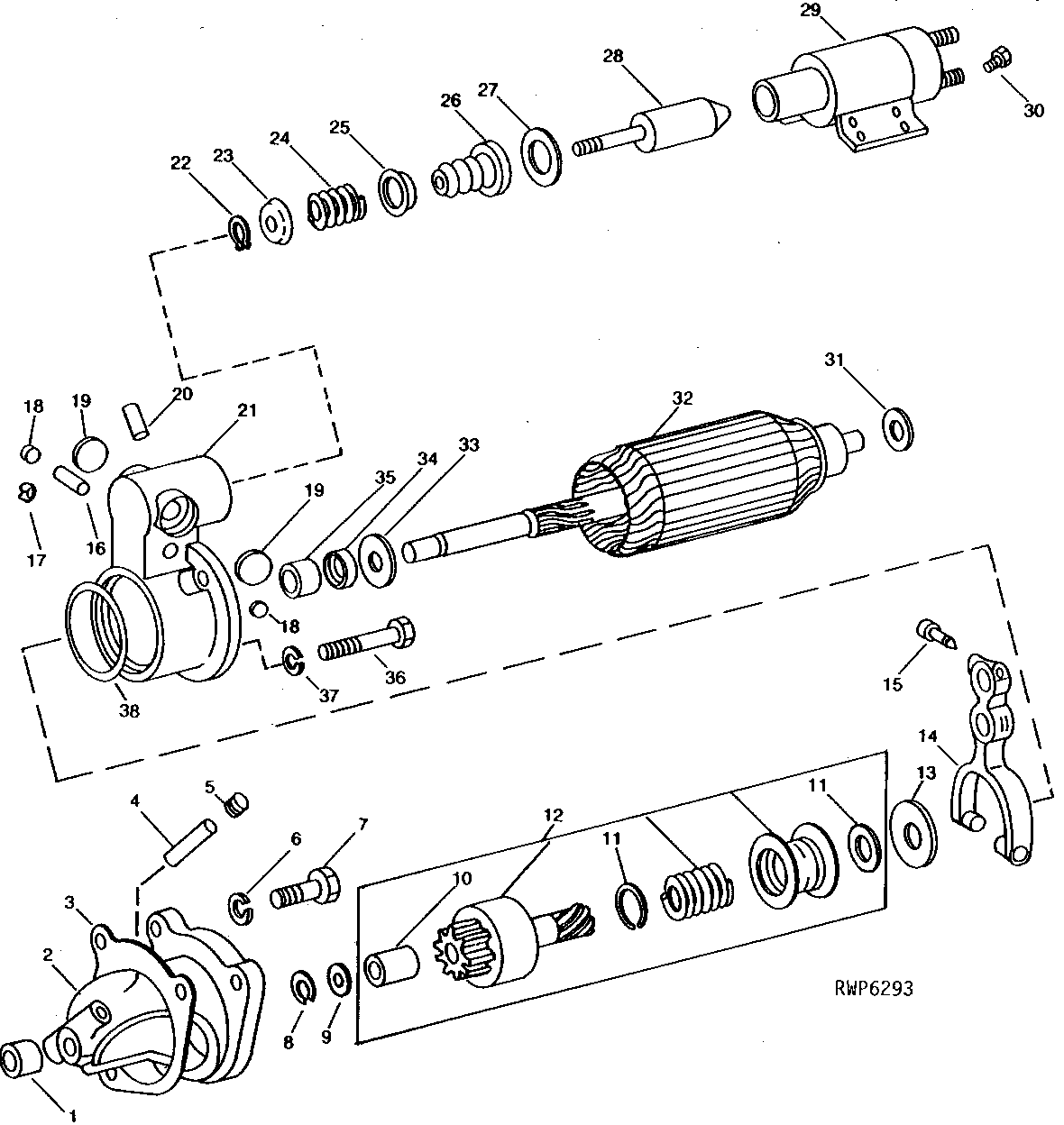

STARTER DRIVE HOUSING, SOLENOID SWITCH AND ARMATURE (AR62267) [02C22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T11743	1	BUSHING	-
2	AR11127	1	HOUSING	-
3	R53108	1	Gasket	-
4	R40337	1	WICK	-
5	15H566	1	PIPE PLUG	1/8"
6	12H304	3	Lock Washer	3/8", (NOT REQUIRED WITH E55662)
6	M3636T	1	STUD	-
6	14H1076	2	Nut	3/8"
7	19H3219	2	Cap Screw	3/8" X 1-3/8"
8	R11117	1	SNAP RING	-
9	R48976	1	STOP	-
10	1873796	1	BUSHING	-
11	R11118	2	WIRE	-
12	AR88880	1	STARTER MOTOR DRIVE	(SUB FOR AR44700 OR AR76841)
13	R11095	1	WASHER	-
14	AR11128	1	LEVER	-
15	R11222	1	PIN	-
16	R11215	2	DOWEL PIN	-
17	R11223	1	RETAINER	-
18	30H7	2	Plug	5/8"
19	30H16	2	PLUG	1-3/16"
20	R11016	1	PIPE PLUG	-
20	R11201	1	WICK	-
21	AR11126	1	HOUSING	-
22	R11026	1	Snap Ring	-
23	R11129	1	ROUND RETAINER	-
24	R11128	1	SPRING	-
25	R11126	1	ROUND RETAINER	-
26	R11127	1	BOOT	-
27	R11221	1	WASHER	-
28	AR11132	1	PLUNGER	-
29	R11292	1	SWITCH	(DELCO-REMY NO. 1115510 OR 1115540)
30	T19909	4	SCREW	-
31	R11096	1	WASHER	-
32	AR44698	1	ARMATURE	NLA, (ORDER TY6710)
32	SE501446	1	STARTER MOTOR	(REMANUFACTURED FOR TY6710)
33	R11291	1	WASHER	-
34	AR62964	1	SEAL	-
35	R11212	1	BUSHING	-
36	AR62963	4	SCREW	-
37	12H303	4	Lock Washer	5/16"
38	R40545	1	GASKET	-
..	AR62267	1	STARTER MOTOR	(SUB TY6710) (SUB FOR AR55638)
..	TY6710	1	STARTER MOTOR	(REMANUFACTURED) (SUB FOR AR55638, AR62267, TY1597 OR TY6667)

STARTER DRIVE HOUSING, SOLENOID SWITCH AND ARMATURE (AR62267) [02C22]
