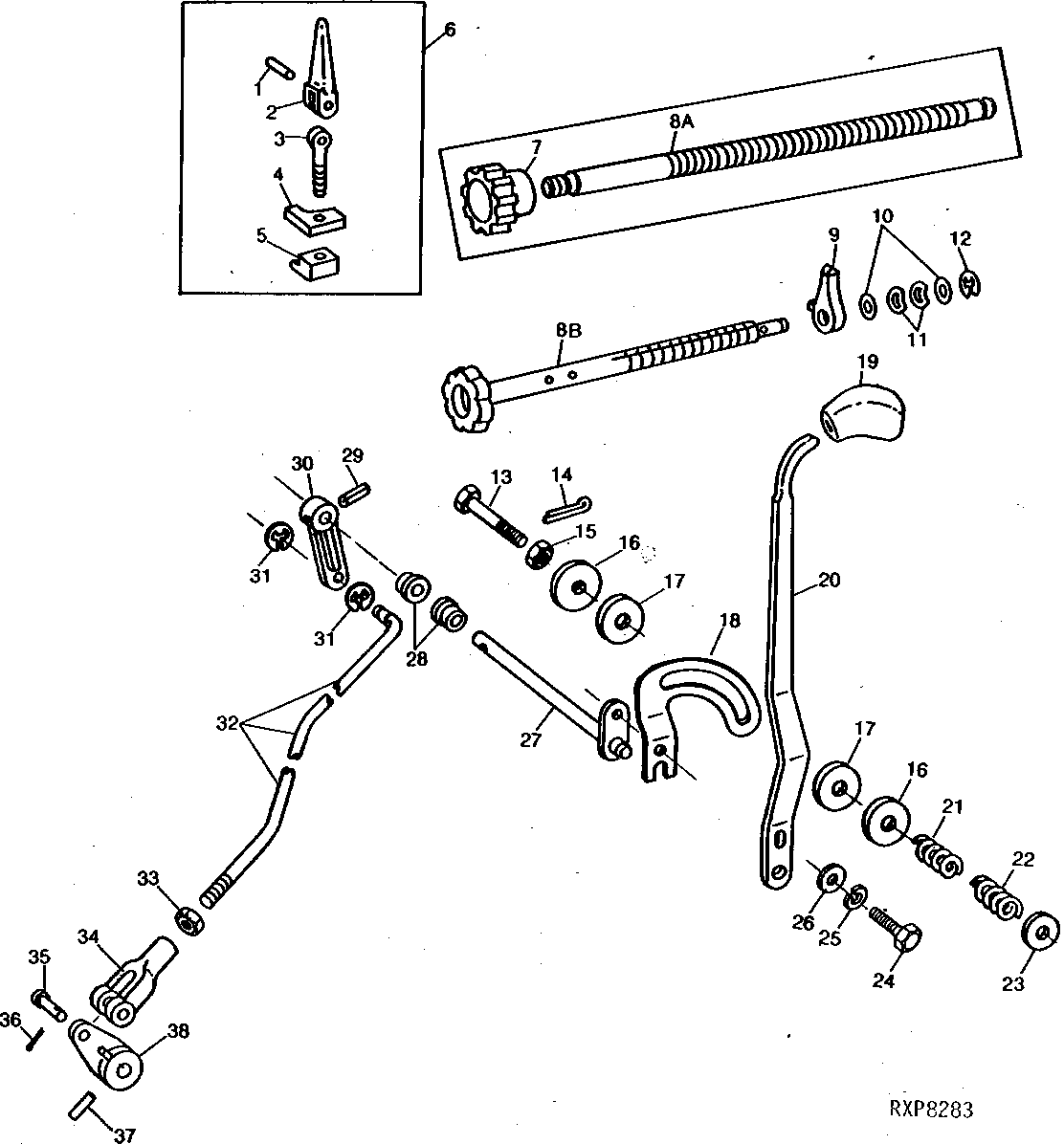

ROCKSHAFT CONTROL VALVE LEVER AND LINKAGE [04D08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34H387	1	Spring Pin	3/16" X 3/4"
2	R34537	1	Cam	-
3	R42641	1	Eyebolt	-
4	R53475	1	Stop	-
5	R53476	1	Nut	-
6	AR60331	1	Stop	(NLA)
7	R41385	1	KNOB	-
9	R41386	1	Stop	-
10	R47301	2	Washer	-
11	T519T	2	Washer	-
12	R26871	1	Snap Ring	-
13	R49924	1	Bolt	-
14	11M7059	1	Cotter Pin	3.200 X 20 MM
15	14H732	1	Nut	3/8"
16	R41968	2	Washer	(SUB FOR AR42287)
17	AR105813	2	WASHER	(SUB FOR AR42287)
18	R49411	1	Plate	-
18	R52282	1	Plate	(SOUND-GARD BODY)
19	R51161	1	Knob	-
20	R100341	1	Lever	(SUB FOR R51160)
21	R44313	1	Compression Spring	-
22	R41147	1	Spring	-
23	24H1299	1	Washer	3/8" X 1-1/4" X 0.065"
24	19H1900	1	Cap Screw	5/16" X 3/4"
25	12H303	1	Lock Washer	5/16"
26	24H1136	1	Washer	11/32" X 11/16" X 0.065"
27	AR55626	1	SHAFT	-
28	R41076	2	Grommet	-
29	34H297	1	Spring Pin	7/32" X 1"
30	R52280	1	ARM	-
31	R72653	2	Snap Ring	(SUB FOR M2396T)
32	R52656	1	ROD	23" LONG
32	R52281	1	ROD	13" LONG
33	14H882	1	Nut	5/16"
34	R42282	1	Yoke	(SUB T54033 AND R82766)
35	R72660	1	Pin Fastener	(SUB FOR R662R)
36	11M7079	1	Cotter Pin	0.098" X 0.472"
37	34H284	1	Spring Pin	3/16" X 1-1/4"
38	R51359	1	Control Lever	-
38	R62860	1	ARM	-
8A	R47300	1	SCREW	(SUB R58204)
8B	R58204	1	Screw	-

ROCKSHAFT CONTROL VALVE LEVER AND LINKAGE [04D08]

Нет текстового описания
