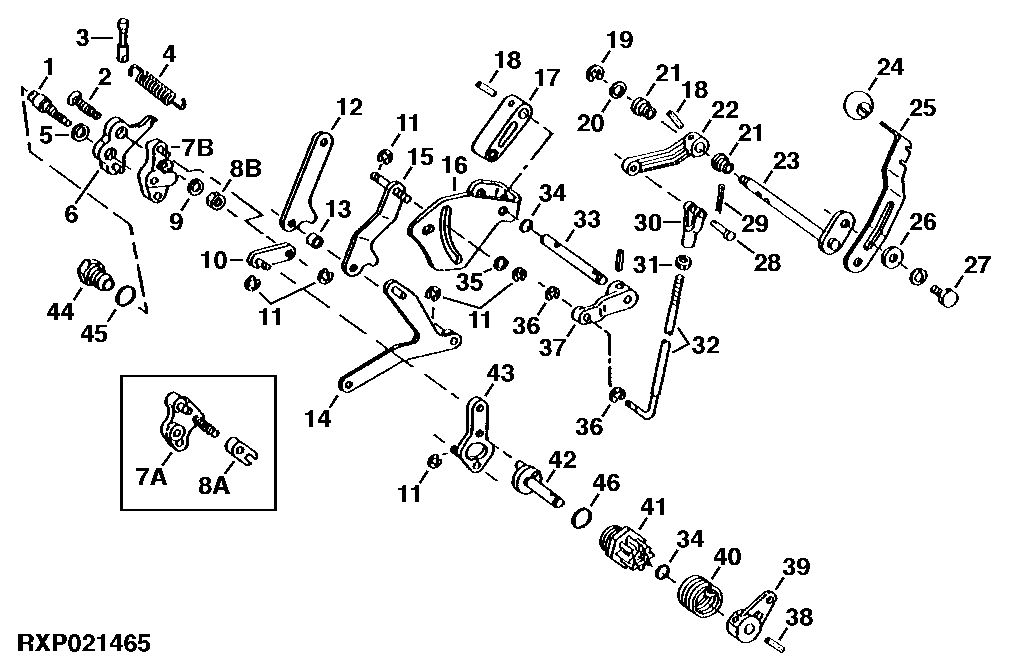

ROCKSHAFT CONTROL LINKAGE AND LOAD CONTROL (TRACTOR SERIAL NO. 021798- ) [04D06]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R64296	1	SHAFT	(A)
1	R64843	1	SHAFT	(A)
1	R40949	1	SHAFT	(A) (SUB R64296)
2	T22228	1	SCREW	-
3	R41108	1	PIN FASTENER	-
4	R53033	1	SPRING	(SUB R60730)
4	R60730	1	Extension Spring	-
5	24H1321	1	Shim	0.018"
6	AR40676	1	LEVER	(D)
9	T519T	1	Washer	-
10	AR40675	1	PIN FASTENER	-
11	R72653	6	Snap Ring	(SUB FOR M2396T)
12	R52828	1	LINK	LOAD SELECTOR, INNER
13	R41661	1	BUSHING	-
13	R62401	1	Washer	-
14	AR78646	1	LEVER	(B) (SUB FOR AR67850)
15	AR67849	1	LINK	(C)
16	R56816	1	CAM	(B) (SUB R41661 AND R64013)
16	R64013	1	GUIDE	(B)
17	R56821	1	ARM	(C)
18	R56504	3	Spring Pin	-
19	R26871	1	Snap Ring	-
20	24H1227	1	Washer	17/32" X 13/16" X 0.060"
21	R41076	2	Grommet	-
22	R40915	1	Lever	OPERATING, UPPER
23	AR74767	1	SHAFT	LOAD SELECTOR CONTROL LEVER
24	R49932	1	KNOB	-
25	R51353	1	LEVER	(C)
26	24H1294	1	Washer	11/32" X 1-1/8" X 1/16"
27	19H1813	1	CAP SCREW	5/16" X 5/8"
27	12H303	1	Lock Washer	5/16"
28	R72660	1	Pin Fastener	(SUB FOR R662R)
29	11H233	1	COTTER PIN	3/32" X 1/2"
30	R42282	1	Yoke	(SUB T54033 AND R82766)
31	14H882	1	Nut	5/16"
32	R61591	1	HOOK BOLT	(C)
33	R52823	1	SHAFT	-
34	R394R	2	O-Ring	(C)
35	24H1290	1	Washer	21/64" X 3/4" X 0.035"
36	R72654	2	Snap Ring	(SUB FOR R27507)
37	R61592	1	ARM	LOAD SELECTOR CONTROL OPERATING, LOWER
38	34H284	1	Spring Pin	3/16" X 1-1/4"
39	R62860	1	ARM	ROCKSHAFT OPERATING, LOWER
40	R51747	1	SPRING	-
41	R52174	1	BEARING HOUSING W/O BEARING	ROCKSHAFT VALVE OPERATING, LOWER
42	AR79505	1	SHAFT	ROCKSHAFT VALVE OPERATING, (SUB FOR AR72291)
43	AR72292	1	LINK	-
44	R27474	1	Drain Plug	-
45	R26906	1	O-Ring	-
46	U13639	1	O-Ring	-
7A	AR40754	1	LINK	(D) (SUB AR81783, R64845, T519T AND R64843)
7B	AR81783	1	LEVER	(D)
8A	R40885	1	NUT	-
8B	R64845	1	NUT	-

ROCKSHAFT CONTROL LINKAGE AND LOAD CONTROL (TRACTOR SERIAL NO. 021798- ) [04D06]
