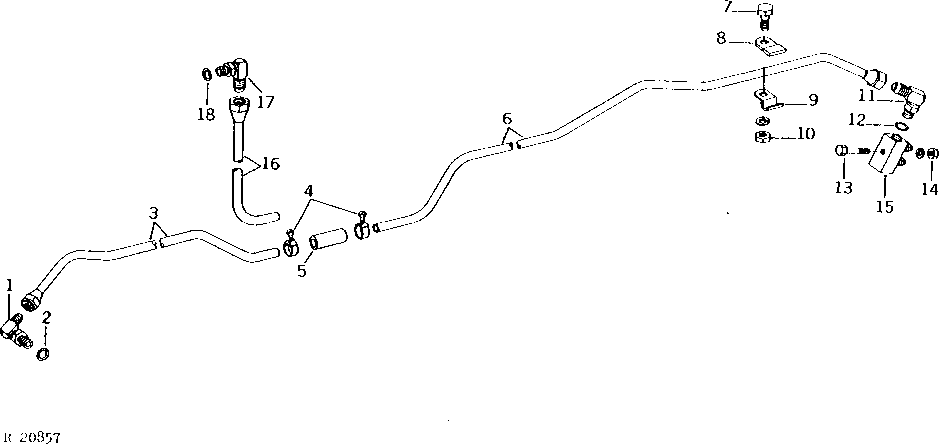

REAR HYDRAULIC DRAIN PIPES (POWER FRONT WHEEL DRIVE) [03G25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR27738	1	ELBOW FITTING	(A)
2	R26375	1	O-Ring	(A)
3	AR70705	1	OIL LINE	(A) (SUB FOR AR62217)
4	TY22465	2	Hose Clamp	(SUB FOR AR21837)
5	-	1	Part 5	54MM (2") (MAKE FROM TY22327)
6	AR62080	1	OIL LINE	DRAIN, FRONT
7	19H1815	1	Cap Screw	1/2" X 1-1/4"
8	R28539	1	CLAMP	-
9	R28538	1	CLAMP	-
10	12H301	1	Lock Washer	1/2"
10	14H1040	1	Nut	1/2"
11	AT35120	1	Elbow Fitting	(SUB FOR AR37017 AND AT32337)
12	R26448	1	O-Ring	-
13	19H1807	1	CAP SCREW	3/8" X 1-5/8"
14	14H812	1	NUT	3/8"
14	12H304	1	Lock Washer	3/8"
15	AR45234	1	FITTING	-
16	AR62218	1	OIL LINE	(B) DRAIN, REAR
17	AT35120	1	Elbow Fitting	(B) (SUB FOR AR37017 AND AT32337)
18	R26448	1	O-Ring	(B)

REAR HYDRAULIC DRAIN PIPES (POWER FRONT WHEEL DRIVE) [03G25]
