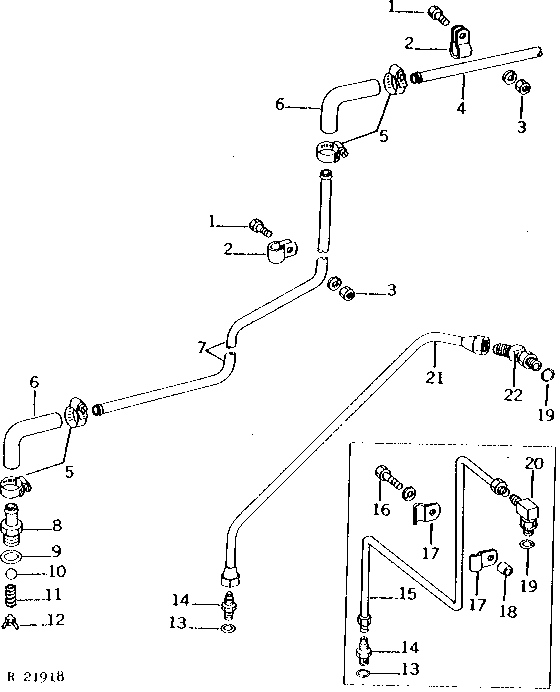

HYDRAULIC COOLER RETURN LINES, REAR (QUAD-RANGE AND SYNCRO-RANGE) [04C07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1134	2	CAP SCREW	3/8" X 3/4"
2	T24959	1	Clamp	-
3	14H812	2	NUT	3/8"
3	12H304	2	Lock Washer	3/8"
4	R53707	1	TUBE	(SUB R56675)
4	R56675	1	TUBE	-
5	AR21839	4	Clamp	-
6	T22958	2	HOSE	(SUB FOR T40167) (SUB L35843)
7	R53623	1	TUBE	-
7	R55481	1	TUBE	-
8	R53540	1	Hose Fitting	-
9	F3171R	1	O-Ring	-
10	R1818R	1	Ball	19MM (3/4") (SUB N105745)
11	A4979R	1	SPRING	-
12	R53045	1	RETAINER	-
13	R26286	1	O-Ring	-
14	R27237	1	Fitting	-
14	R57298	1	FITTING	(USE WITH AR68786)
15	AR58199	1	OIL LINE	RELIEF VALVE BYPASS
16	19H1732	1	Cap Screw	3/8" X 1-1/4"
16	12H304	1	Lock Washer	3/8"
17	R27539	2	CLAMP	-
18	28H1519	1	Washer	0.493" X 0.675" X 3/8"
19	R26375	1	O-Ring	-
20	AT32332	1	Elbow Fitting	(SUB FOR AR26763)
21	AR63958	1	OIL LINE	RELIEF VALVE BYPASS
22	AR26745	1	ELBOW FITTING	-

HYDRAULIC COOLER RETURN LINES, REAR (QUAD-RANGE AND SYNCRO-RANGE) [04C07]

Нет текстового описания
