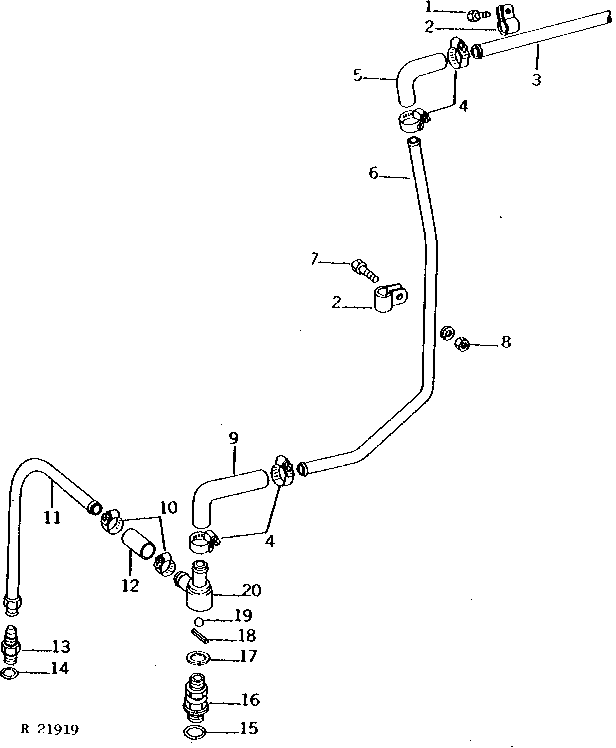

HYDRAULIC COOLER RETURN LINES, REAR (POWER SHIFT) [04C09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1134	1	CAP SCREW	3/8" X 3/4"
2	T24959	2	Clamp	-
3	R53707	1	TUBE	(SUB R56675)
3	R56675	1	TUBE	-
4	TY22467	4	Clamp	(SUB FOR AR21839)
5	T22958	1	HOSE	(SUB L35843)
6	R53624	1	OIL LINE	-
7	19H1936	1	Cap Screw	3/8" X 3/4"
8	14H812	1	NUT	3/8"
8	12H304	1	Lock Washer	3/8"
9	TY22425	1	HOSE	(SUB FOR R46485)
10	TY22465	2	Hose Clamp	LUBRICATION BYPASS, (SUB FOR AR21837)
11	AR55873	1	OIL LINE	-
12	-	1	Part 14	(2-1/2") (MAKE FROM R20922)
13	R27270	1	Fitting	-
14	R26906	1	O-Ring	-
15	F3171R	1	O-Ring	-
16	AR59285	1	THREADED NIPPLE	(SUB AR77284, R62708, R495R, R51571 AND 34H247)
16	AR77284	1	THREADED NIPPLE	-
17	R53262	1	WASHER	(SUB R495R, AR77284, R62708, R51571 AND 34H247)
17	R495R	1	O-Ring	-
18	34H184	1	Spring Pin	1/8" X 1-1/8"
18	34H247	1	Spring Pin	1/8" X 3/4"
19	R51571	1	Ball	-
19	R51571	1	Ball	-
20	R53259	1	TEE FITTING	(SUB R62708, AR77284, R495R, R51571 AND 34H247)
20	R62708	1	TEE FITTING	-

HYDRAULIC COOLER RETURN LINES, REAR (POWER SHIFT) [04C09]
