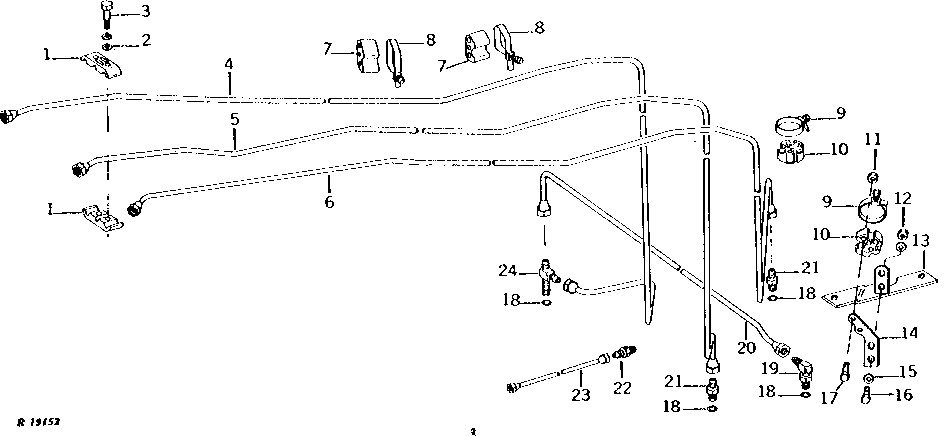

FRONT STEERING LINES (TRACTOR SERIAL NO. -010646) [03H15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R43761	2	CLAMP	-
2	24M7096	2	Washer	10.500 X 18 X 1.600 MM
3	19H1765	2	Cap Screw	3/8" X 1-3/4"
3	12H304	2	Lock Washer	3/8"
4	AR60304	1	OIL LINE	FRONT, L.H.
5	AR60305	1	OIL LINE	FRONT, MIDDLE
6	AR60303	1	OIL LINE	FRONT, R.H.
7	R53589	2	GROMMET	(NLA)
8	AR29690	2	Clamp	(SUB AR85327)
9	TY22470	2	Clamp	(SUB FOR AR21840)
10	R50711	2	SPACER	-
11	14H786	2	Nut	1/4", (SUB FOR R40694) (ALSO ORDER 24H1287)
12	12H303	2	Lock Washer	5/16"
12	14H785	2	Nut	5/16"
13	AR60378	1	BRACKET	-
14	R53568	1	SUPPORT	-
15	24H1136	2	Washer	11/32" X 11/16" X 0.065"
16	19H2127	2	Cap Screw	5/16" X 7/8"
17	19H1898	1	Cap Screw	1/4" X 1-1/2"
18	R26448	4	O-Ring	-
19	AR59113	1	ELBOW FITTING	90°
20	AR59757	1	OIL LINE	STEERING MOTOR
21	R27212	2	Fitting	-
22	R39832	1	Adapter Fitting	-
23	AR56065	1	Oil Line	STEERING MOTOR DRAIN
24	AT37518	1	Tee Fitting	(SUB FOR AR59639)
..	AR21969	1	Plug	CAP PLUG, ASSORTMENT

FRONT STEERING LINES (TRACTOR SERIAL NO. -010646) [03H15]
