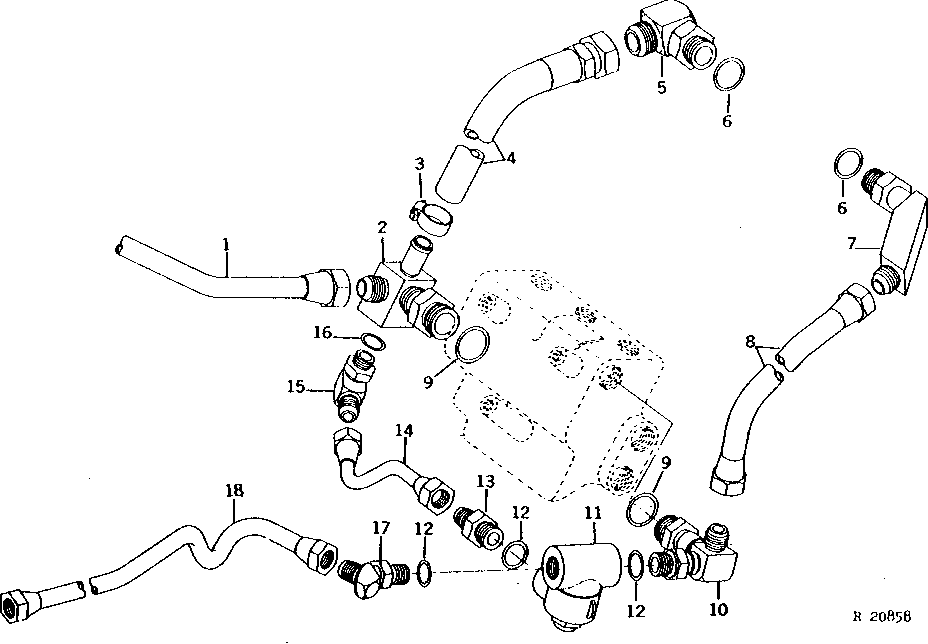

FRONT HYDRAULIC PIPES AND LINES (POWER FRONT WHEEL DRIVE) [03G24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR62084	1	OIL LINE	(A) (POWER SHIFT)
1	AR65207	1	OIL LINE	(A) (SYNCRO-RANGE AND QUAD-RANGE)
2	AR56612	1	TEE FITTING	-
3	TY22467	1	Clamp	(SUB FOR AR21839)
4	AR56701	1	HYDRAULIC HOSE	-
5	AR58274	1	ELBOW FITTING	-
6	F3171R	2	O-Ring	-
7	AR67046	1	ELBOW FITTING	(SUB FOR AR58159)
8	AR56795	1	OIL LINE	PUMP PRESSURE TO CONTROL VALVE
9	U17409	2	O-Ring	-
10	AR81935	1	TEE FITTING	(SUB FOR AR57233 AND AR67044) (SUB AR86975 AND R36926)
11	AT30373	1	PRESSURE RELIEF VALVE	-
12	R26906	3	O-Ring	-
13	R31665	1	Fitting	-
14	AR56611	1	OIL LINE	-
15	AT32332	1	Elbow Fitting	(SUB FOR AR26763)
16	R26375	1	O-Ring	-
17	AT32338	1	Fitting	(SUB FOR AR26828)
18	AR61011	1	OIL LINE	PUMP PRESSURE

FRONT HYDRAULIC PIPES AND LINES (POWER FRONT WHEEL DRIVE) [03G24]
