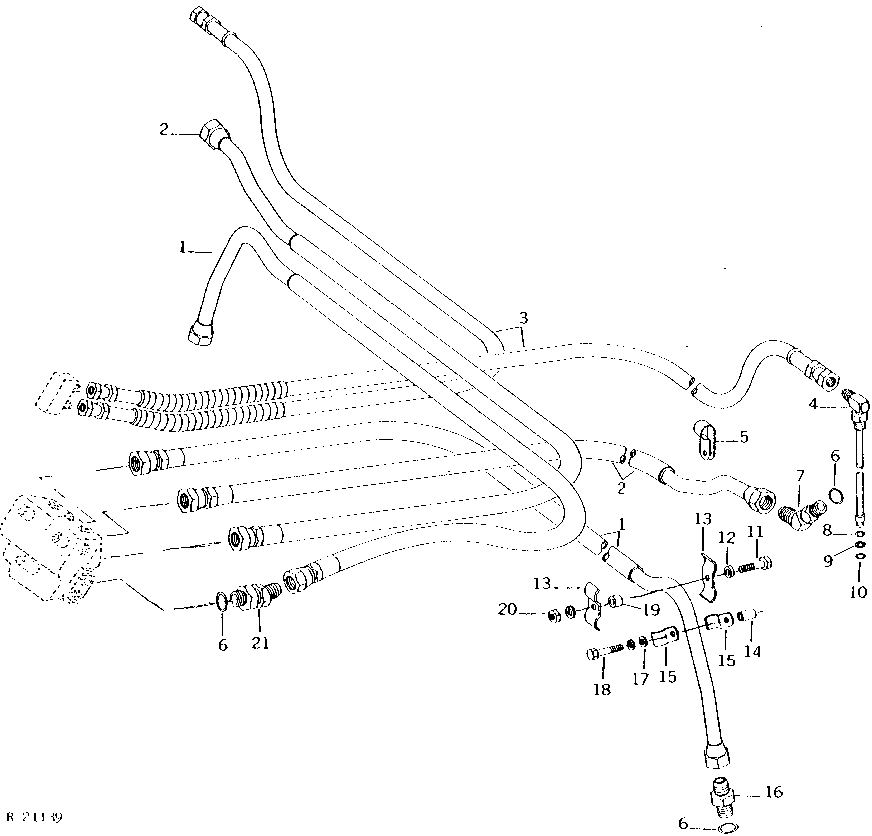

FRONT HYDRAULIC LINES (POWER FRONT WHEEL DRIVE) [03G23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR62038	2	HYDRAULIC HOSE	LOWER
2	AR62037	2	HYDRAULIC HOSE	UPPER
3	AR82265	2	HYDRAULIC HOSE	DRAIN, (SUB FOR AR64634)
4	AR53447	2	ELBOW FITTING	-
5	T27523	2	Clamp	-
6	F3171R	8	O-Ring	-
7	AR47803	2	ELBOW FITTING	-
8	R61462	2	RING	-
9	R44778	2	BACK-UP RING	(SUB R61463 AND R61462)
9	R61463	2	Back-Up Ring	-
10	R26448	2	O-Ring	-
11	19H1765	2	Cap Screw	3/8" X 1-3/4"
12	28H856	2	Washer	0.423" X 0.675" X 3/16"
13	R46919	4	Half Clamp	-
14	28H1496	2	Spacer	3/8" X 1-1/8"
15	R27531	4	Clamp	-
16	R27267	2	Fitting	-
17	24H1652	2	Washer	13/32" X 11/16" X 7/64"
18	19H255	2	Cap Screw	3/8" X 2"
18	12H304	2	Lock Washer	3/8"
19	28H1521	2	Spacer	3/8" X 9/16"
20	14H812	2	NUT	3/8"
20	12H304	2	Lock Washer	3/8"
21	AR63210	4	ELBOW FITTING	-
..	R44302	1	Tie Band	-

FRONT HYDRAULIC LINES (POWER FRONT WHEEL DRIVE) [03G23]
