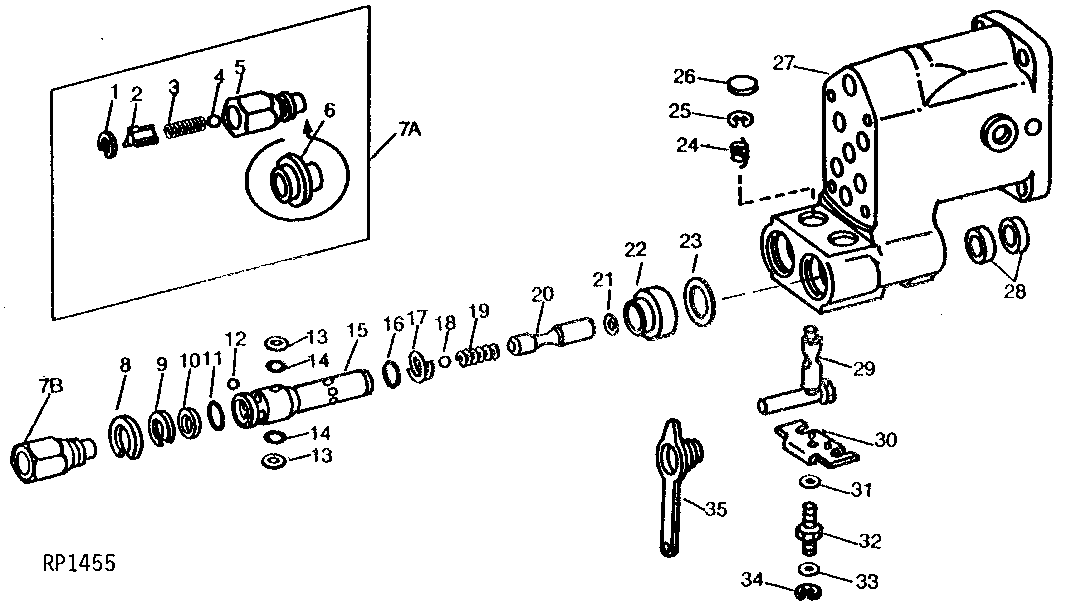

BREAKAWAY COUPER (TRACTOR SERIAL NO. 030272- ) [04F01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R59633	2	WEAR RING	-
2	R28085	2	GUIDE	(ORDER AR93819 OR AR93820, THIS APPLICATION)
3	R28084	2	SPRING	-
4	D2361R	1	Ball	13MM (1/2")
5	R27430	1	HYD. QUICK-CONNECT COUPLER	(PRESSURE) (SUB AR93819)
5	R45630	1	HYD. QUICK-CONNECT COUPLER	(RETURN) (SUB AR93820)
6	R28006	2	CAP	-
8	R34399	2	Snap Ring	-
9	R32356	2	SNAP RING	-
10	R26485	2	BACK-UP RING	-
11	R59343	2	O-Ring	-
12	400R	12	Ball	6MM (1/4")
13	R26484	4	Back-Up Ring	-
14	R65286	4	O-RING	-
15	R34397	2	SOCKET OUTLET	-
16	R375R	2	O-Ring	-
17	R26482	2	Ring	-
18	D2361R	2	Ball	13MM (1/2")
19	R28084	2	SPRING	-
20	R34400	2	PLUG	-
21	R26483	2	SNAP RING	-
22	R34398	2	SLEEVE	-
23	R56753	2	SHIM	-
24	R31890	2	Spring	-
25	R72653	2	Snap Ring	(SUB FOR M2396T)
26	30H15	2	PLUG	1-1/8"
27	AR82572	1	HOUSING	(MARKED R65284)
28	R74530	4	SEAL	(SUB FOR R65285) (SUB R79311)
29	AR82576	2	LEVER	(SUB AR99100)
30	AR75958	1	CAM	-
31	12H303	1	Lock Washer	5/16"
32	R49191	1	STUD	-
33	24H1286	1	Washer	9/32" X 1/2" X 1/16"
34	R72654	1	Snap Ring	-
35	R32419	2	COVER	-
7A	AR30210	1	HYDR.QUICK COUPLER PLUG	(PRESSURE) (SUB AR93819)
7A	AR47643	1	BREAKAWAY COUPLER	(RETURN) (SUB AR93820)
7B	AR93819	1	HYDR.QUICK COUPLER PLUG	(PRESSURE)
7B	AR93820	1	Hydr. Quick Coupler Plug	(RETURN)

BREAKAWAY COUPER (TRACTOR SERIAL NO. 030272- ) [04F01]

Нет текстового описания
