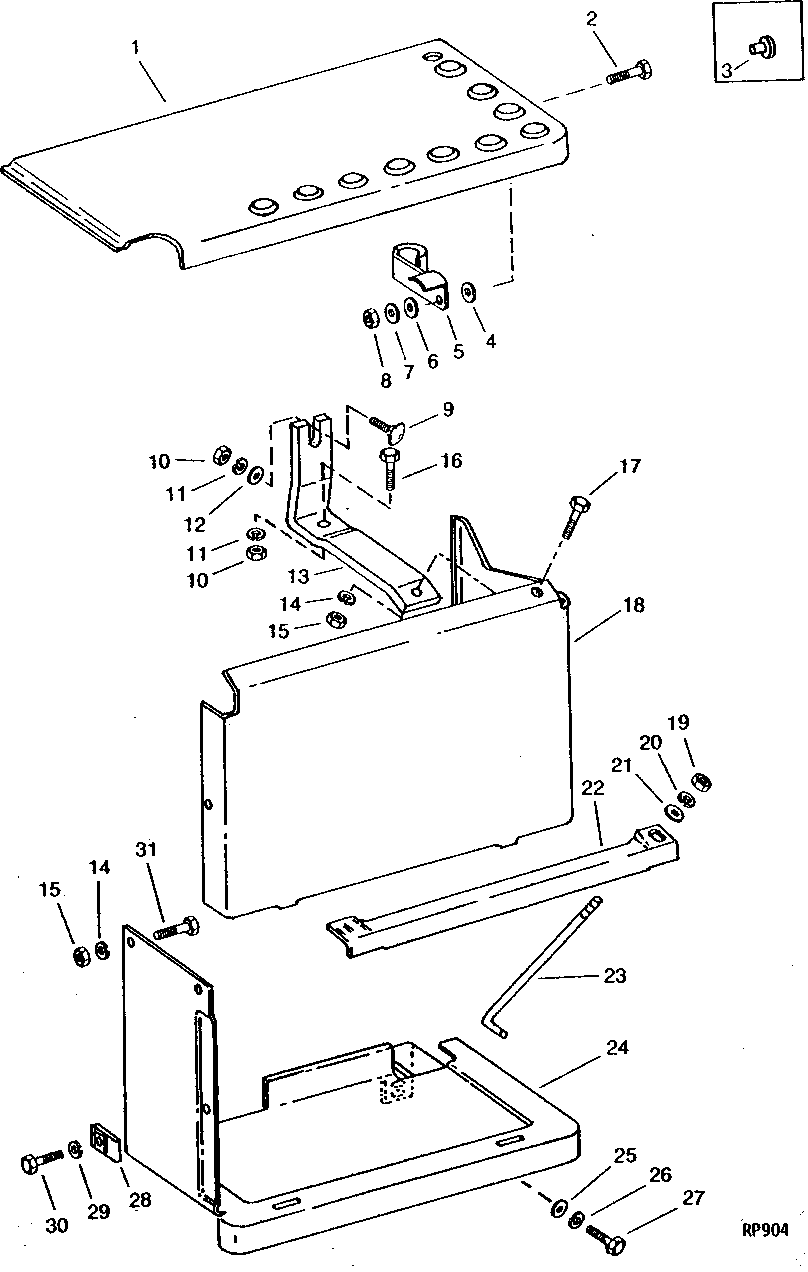

BATTERY BOX (LESS SOUND-GARD BODY OR ROLL-GARD) [04H15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR54875	1	EXTENSION	L.H. (SUB R65924, R50725, R54697, R65925, R40685, 24H1822 AND BP12232)
1	AR54874	1	EXTENSION	R.H. (SUB R65923, R50724, R54697, R65925, R40685, BP12232 AND 24H1822)
1	R65924	1	EXTENSION	L.H.
1	R65923	1	EXTENSION	R.H.
2	R54697	2	Gang Bolt	-
3	R27345	2	RIVET	-
4	R65925	2	Shim	-
5	R50724	1	Latch	-
5	R50725	1	Latch	-
6	24H1822	2	Washer	11/32" X 7/8" X 1/16"
7	R40685	2	Shim	-
8	BP12232	2	LOCK NUT	-
9	03H2070	1	Bolt	3/8" X 1-1/8"
10	14H812	2	NUT	3/8"
11	12H304	2	Lock Washer	3/8"
12	24H1305	1	Washer	13/32" X 13/16" X 0.065"
13	R51653	1	SUPPORT	-
14	12H303	3	Lock Washer	5/16"
15	14H785	3	Nut	5/16"
16	19H1731	1	Cap Screw	3/8" X 1"
17	19H1905	1	Cap Screw	5/16" X 1"
18	R65926	1	HOUSING	R.H. (SUB FOR R50820)
18	R65927	1	HOUSING	L.H. (SUB FOR R50821)
19	14H786	4	Nut	1/4"
20	12H302	4	Lock Washer	1/4"
21	24H1287	4	Washer	9/32" X 5/8" X 0.065"
22	R63572	2	CLAMP	(SUB FOR AR78504)
23	R50819	4	BOLT	-
24	AR56029	1	BASE	-
24	AR56030	1	BASE	-
25	24H1341	1	Washer	17/32" X 15/16" X 0.060"
26	12H301	1	Lock Washer	1/2"
27	19H1815	1	Cap Screw	1/2" X 1-1/4"
28	AR54482	1	Nut	-
29	12H303	1	Lock Washer	5/16"
30	19H2020	1	Cap Screw	5/16" X 1/2"
31	19H1900	2	Cap Screw	5/16" X 3/4"
