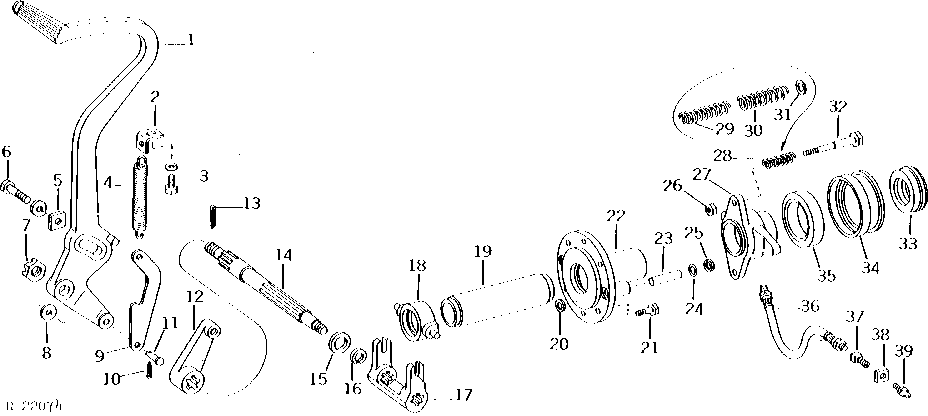

TRANSMISSION AND PTO CLUTCH PEDAL AND LINKAGE (SYNCRO-RANGE) [02B08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R34483	1	LABEL	-
1	R47106	1	PEDAL	-
2	R47107	1	ANGLE	-
3	19H268	1	CAP SCREW	3/8" X 2-1/2"
3	12H304	1	Lock Washer	3/8"
3	14H1076	1	Nut	3/8"
4	R46700	1	SPRING	-
5	R27305	1	STRAP	-
6	19H1721	1	CAP SCREW	1/2" X 1-1/2"
6	12H301	1	Lock Washer	1/2"
7	C1104R	1	NUT	-
8	24H1325	1	Washer	15/32" X 59/64" X 0.065"
9	R46699	1	LEVER	-
10	11M7059	1	Cotter Pin	3.200 X 20 MM
11	B178R	1	Pin	-
12	R26652	1	LEVER	-
13	11M7083	1	Cotter Pin	0.126" X 1.969"
14	R43335	1	SHAFT	(NLA)
15	24H1396	1	Washer	25/32" X 1-1/2" X 0.105"
16	A369R	1	SNAP RING	(SUB R73380)
17	R46860	1	FORK	-
18	R176716	2	Dowel Pin	-
18	AR55864	1	SHIFT COLLAR	(SUB FOR AR43063)
19	R51559	1	TUBE	(SUB FOR R43277) (ALSO ORDER AR55864)
20	R26919	2	WASHER	-
21	R63300	4	Self-Locking Screw	(SUB FOR R31198)
22	AR55865	1	SUPPORT	(SUB FOR AR43064)
23	R41511	2	DOWEL PIN	-
24	R56464	2	O-Ring	-
25	R32588	2	Back-Up Ring	-
26	14H849	1	Nut	7/16"
27	R52355	1	SLEEVE	(SUB FOR R43333)
28	R51865	2	SPRING	(SUB FOR R44104)
29	R51865	2	SPRING	-
30	R52737	2	SPRING	-
31	R52736	2	WASHER	-
32	R40809	2	BOLT	-
33	AR43065	1	THRUST BEARING	-
34	R43332	1	LOCKING COLLAR	-
35	AR43084	1	BALL BEARING	-
36	R35644	1	HYDRAULIC HOSE	-
37	R36311	1	Fitting	-
38	E12379	1	Nut	-
39	JD7797	1	Lubrication Fitting	-

TRANSMISSION AND PTO CLUTCH PEDAL AND LINKAGE (SYNCRO-RANGE) [02B08]
