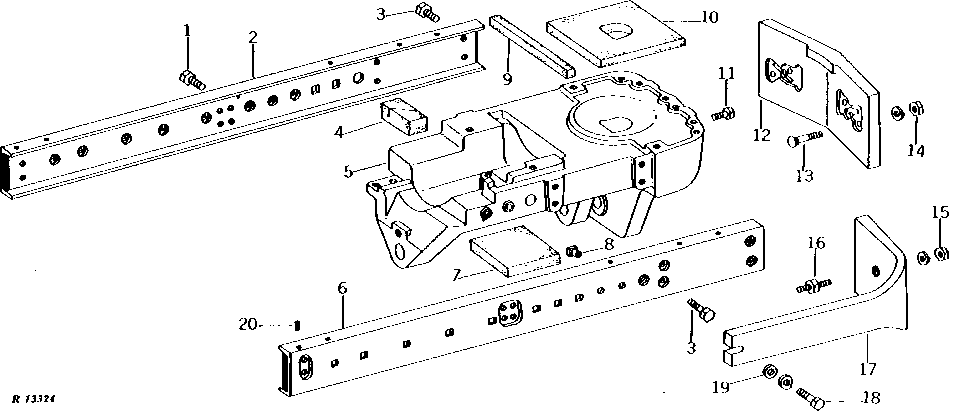

SIDE FRAMES, FRONT SUPPORT AND FRAME WEIGHTS [02K20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R31505	12	BOLT	-
2	AR50975	1	FRAME	(NLA)
3	R35192	8	Wheel Bolt	-
4	-	1	Part 4	51 X 51 X 114MM (2" X 2" X 4-1/2") PUMP LINE, (MAKE FROM R35340)
5	R46780	1	FRAME	(NLA)
6	AR49108	1	FRAME	(NLA)
7	R43782	1	COVER	(NLA)
8	R43246	4	NUT	-
9	-	1	Part 9	25 X 25 X 305MM (1" X 1" X 12") (MAKE FROM R30937)
10	R43599	1	CUSHION	-
11	19H2009	2	CAP SCREW	3/4" X 1-5/8"
12	R27643	1	WEIGHT	-
13	03H1857	2	BOLT	5/8" X 2-3/4"
14	14H800	2	Nut	5/8"
14	12H294	2	Lock Washer	5/8"
15	14H794	2	Nut	3/4"
15	12H236	2	Lock Washer	3/4"
16	R27645	2	STUD	-
17	-	2	Part 19	(NLA)
18	19H1847	2	Cap Screw	5/8" X 2-1/2"
18	12H294	2	Lock Washer	5/8"
19	F2783R	2	WASHER	-
20	34H312	4	Spring Pin	1/4" X 1"

SIDE FRAMES, FRONT SUPPORT AND FRAME WEIGHTS [02K20]
