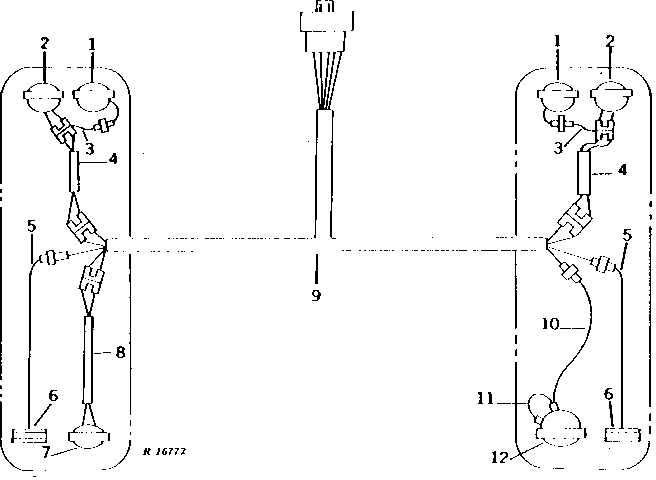

LAMP WIRING (STANDARD) [01E15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R20758	2	WASHER	SPHERICAL
1	RE19080	2	Floodlamp	(12-VOLT FLOOD) (SUB FOR AR48722)
1	14H1040	2	Nut	1/2"
1	12H301	2	Lock Washer	1/2"
1	F2935R	2	WASHER	-
2	AR48721	2	HEADLIGHT	(12-VOLT DUAL BEAM) (SUB RE25126 AND RE25127, THIS APPLICATION)
2	R48663	2	WASHER	RUBBER
2	F2935R	2	WASHER	-
2	12H301	2	Lock Washer	1/2"
2	14H1040	2	Nut	1/2"
3	AR50834	2	Wiring Lead	-
4	AR48939	2	WIRING HARNESS	-
4	R27180	4	Grommet	-
4	R21551	2	CLIP	-
4	F2081R	2	WASHER	-
5	-	1	Part 16	1041MM (41") (MAKE FROM R66319, R32024, (2) R32027 AND R32025)
6	14H856	2	Nut	1/2"
6	12H292	2	Lock Washer	1/2"
6	AD2062R	2	Bulb	12-16-VOLT
6	AR50580	2	LAMP	WARNING
6	R47831	2	WASHER	RUBBER
7	AR77326	1	FLOODLAMP	COMBINATION, (SUB FOR AT16288 OR AR34990)
8	AR41702	1	WIRING HARNESS	-
8	R26936	2	Grommet	-
9	R32320	2	Clip	-
9	19H2020	2	Cap Screw	5/16" X 1/2"
9	19H2020	2	Cap Screw	5/16" X 1/2"
9	R43264	2	COVER	-
9	B1986R	1	CLIP	-
9	AR48937	1	WIRING HARNESS	-
10	-	1	Part 33	1181MM (46-1/2") (MAKE FROM R66319, R32016, R32024 AND R32027)
11	-	1	Part 34	152MM (6") (MAKE FROM R66319, R32016 AND R32028)
12	AR35782	1	FLOODLAMP	R.H. 12-VOLT
12	12H301	1	Lock Washer	1/2"
12	14H1040	1	Nut	1/2"
..	T28585	4	Electrical Connector Assy	ONE-CONTACT LOCK TYPE
-	14H1040	1	Nut	1/2"
-	12H301	1	Lock Washer	1/2"
