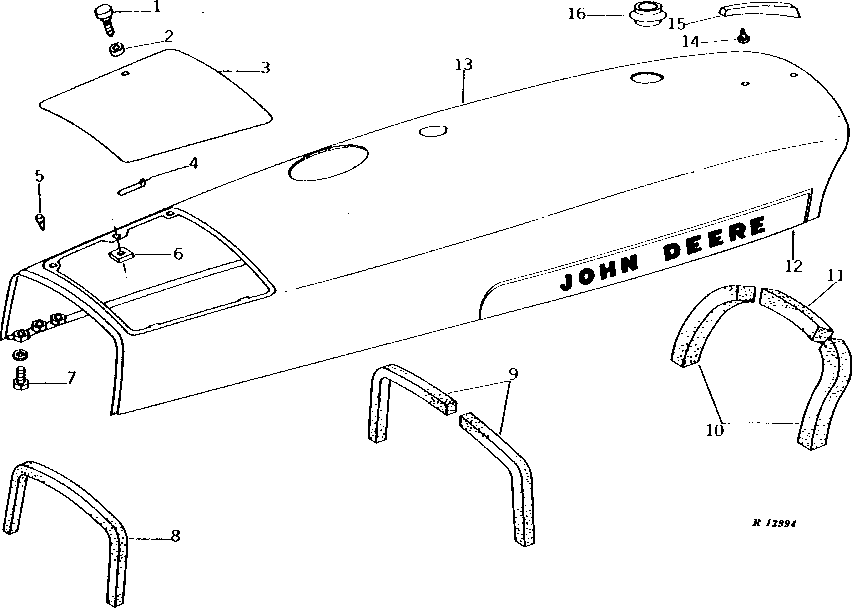

HOOD AND AIR CLEANER ACCESS COVER [02L06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R43631	1	Knob	-
2	R43661	1	RETAINER	-
3	AR43256	1	COVER	(NLA)
4	R43630	2	SPRING LOCKING PIN	-
5	R43632	2	BUMPER	-
6	14H1030	1	Nut	5/16"
7	19H1936	2	Cap Screw	3/8" X 3/4"
7	12H304	2	Lock Washer	3/8"
8	-	1	Part 9	25 X 25 X 737MM (1" X 1" X 29") (MAKE FROM R30937)
9	-	2	Part 10	25 X 25 X 292MM (1" X 1" X 11-1/2") (MAKE FROM R30937)
10	R35340	2	PAD	-
11	R26890	1	PAD	-
12	AR28048	1	MOLDING	R.H.
12	AR28049	1	MOLDING	L.H.
12	R42662	10	NUT	-
13	AR43254	1	HOOD	-
13	AR50337	1	HOOD	(VERTICAL AIR STACK) (NLA)
14	37M7245	2	SCREW	NO. 10 X 3/8"
15	AR28047	1	MEDALLION	-
16	R39613	1	GROMMET	-

HOOD AND AIR CLEANER ACCESS COVER [02L06]
