FUNCTION COVERS AND PANELS (HINSON) [03C10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR43658	1	PANEL	TOP, L.H.
2	-	2	Part 2	219MM (8-5/8") (MAKE FROM R44447)
2	R44720	1	Plug	-
3	-	1	Part 4	13 X 25 X 143MM (1/2" X 1" X 5-5/8") (MAKE FROM R45015)
4	AR43657	1	PANEL	TOP, R.H.
4	R44720	1	Plug	-
5	-	1	Part 7	381MM (15") (MAKE FROM R44447)
6	AR43656	1	PANEL	FRONT, R.H.
7	AR43662	1	BRACKET	-
8	-	2	Part 10	13 X 25 X 533MM (1/2" X 1" X 21") (MAKE FROM R45015)
9	AR43659	1	PANEL	BAFFLE, R.H.
10	-	1	Part 12	13 X 25 X 194MM (1/2" X 1" X 7-5/8") (MAKE FROM R45015)
11	AR43661	1	PANEL	REAR, UPPER
12	R49243	1	PANEL	REAR, LOWER, (SUB FOR R43852)
13	-	1	Part 15	25 X 25 X 267MM (1" X 1" 10-1/2") (MAKE FROM R30937)
14	R43915	1	COVER	HYDRAULIC, REAR, R.H. (SINGLE OR DUAL SELECTIVE CONTROL)
14	R50119	1	COVER	HYDRAULIC, REAR, R.H. (TRIPLE SELECTIVE CONTROL) (SUB FOR R43916)
15	AR43759	1	COVER	HYDRAULIC, CENTER
16	R43917	1	COVER	HYDRAULIC, REAR, L.H.
17	R27168	4	BUSHING	-
18	24H1305	6	Washer	13/32" X 13/16" X 0.065"
19	19H1765	4	Cap Screw	3/8" X 1-3/4"
19	12H304	4	Lock Washer	3/8"
20	AR52709	1	PANEL	BAFFLE, L.H. (SUB FOR AR43660)

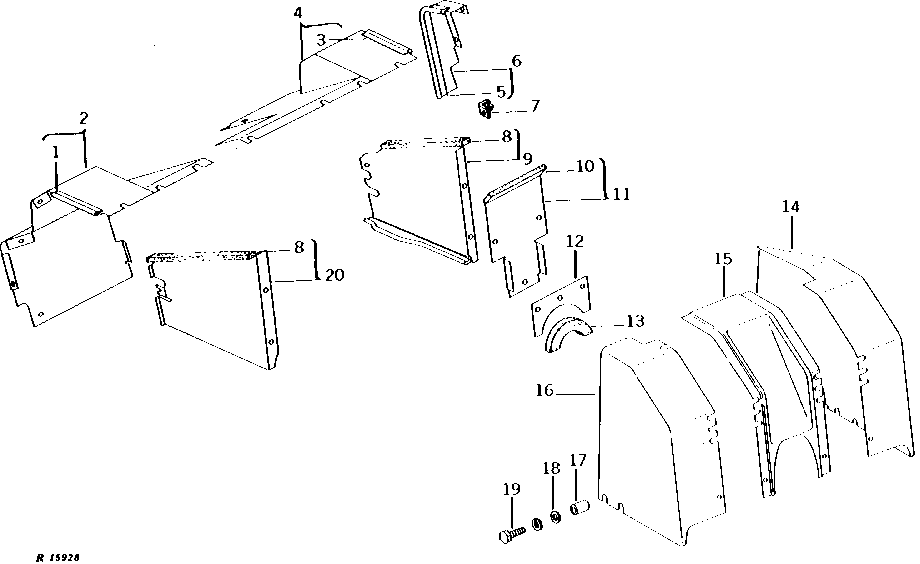

FUNCTION COVERS AND PANELS (HINSON) [03C10]
