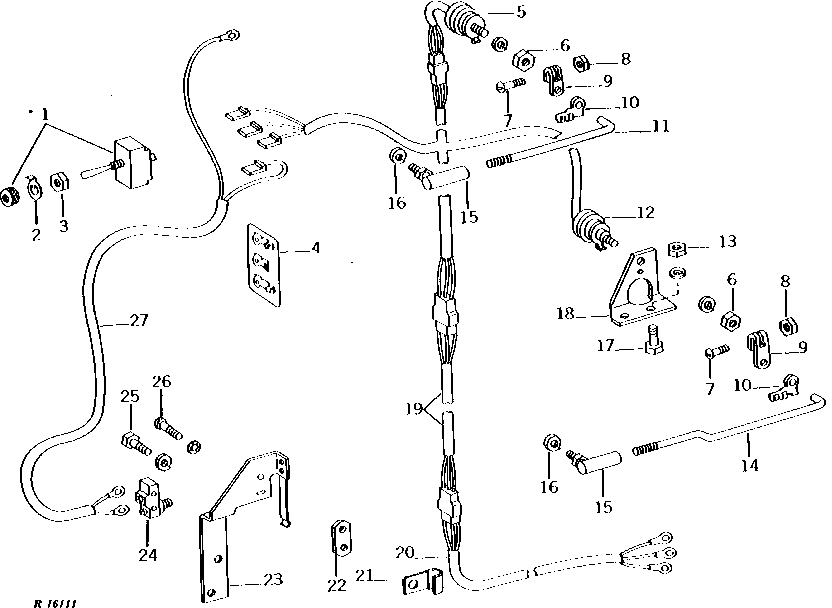

ELECTRICAL SWITCHES AND WIRING (POWER FRONT WHEEL DRIVE) (SYNCRO-RANGE) [01F05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR53938	1	TOGGLE SWITCH	(SUB FOR AR45312) (NLA)
2	R44096	1	Lock Plate	-
3	R44097	1	Nut	-
4	R44094	1	LABEL	-
5	AR49433	1	SWITCH	ROTORY, (NLA)
6	R44025	2	Nut	-
6	12H292	2	Lock Washer	1/2"
7	21H1315	2	Screw	0.164" X 3/4"
8	T19977	2	LOCK NUT	NO. 8
9	R42985	2	ARM	-
10	R42984	2	CLIP	-
11	R42986	1	BOLT	-
12	AR49432	1	SWITCH	(NLA)
13	14H1076	2	Nut	3/8"
13	12H304	2	Lock Washer	3/8"
14	R49785	1	ROD	SPEED CHANGE, (SUB FOR R42987) (NLA)
15	AR45316	2	BALL JOINT	-
16	12H246	2	LOCK WASHER	0.190"
17	19H2284	2	Cap Screw	3/8" X 7/8"
18	R49784	1	BRACKET	(SUB FOR R42988) (NLA)
19	AR45390	1	WIRING HARNESS	CONTROL SWITCH TO CONTROL VALVE (NLA)
20	AR45734	1	WIRING HARNESS	CONTROL VALVE
21	T13744	1	Clamp	-
22	R44016	1	STRAP	-
23	AR49082	1	BRACKET	(NLA)
24	R44017	1	SWITCH	CLUTCH PEDAL
25	19H1800	1	Cap Screw	3/8" X 1-1/2"
25	12H304	1	Lock Washer	3/8"
26	21H1348	2	Screw	0.138" X 1-1/8"
26	12H321	2	Washer	0.138"
27	AR49342	1	WIRING HARNESS	(CIRCUIT BREAKER TO CLUTCH PEDAL SWITCH AND CONTROL SWITCH) (NLA)

ELECTRICAL SWITCHES AND WIRING (POWER FRONT WHEEL DRIVE) (SYNCRO-RANGE) [01F05]
