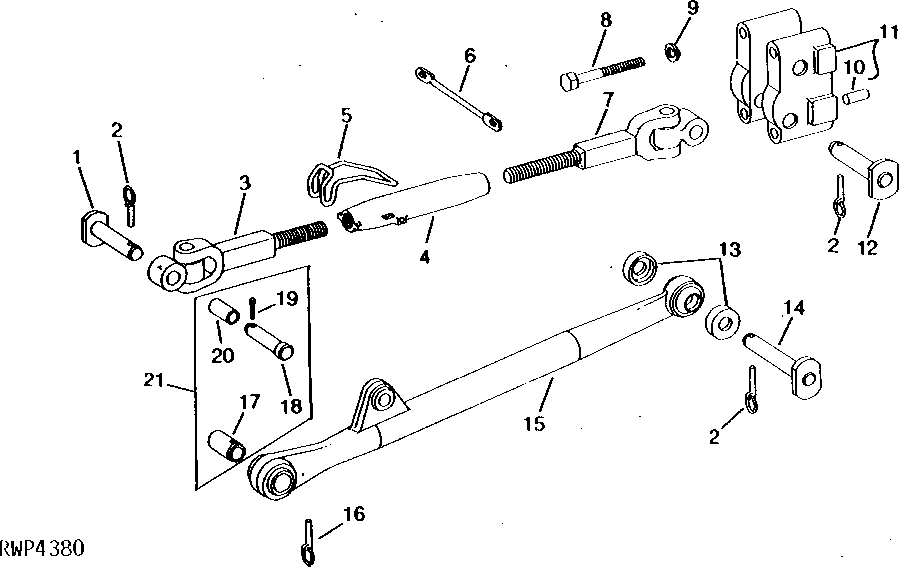

DRAFT LINKS AND CENTER LINK [02I06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR70026	1	Pin Fastener	(SUB FOR AR35763)
2	M115827	4	Pin	6MM (1/4") (SUB FOR AR62151)
2	AR62149	4	Quick Lock Pin	11MM (7/16")
3	AR60110	1	LINK END	(SUB FOR AR49566)
4	R47067	1	LINK BODY	-
5	R42495	1	HANDLE	-
6	R43726	1	CENTER LINK	-
7	AR60109	1	LINK END	(SUB FOR AR49565)
8	19H2001	4	Cap Screw	3/4" X 5-1/2"
9	12H236	4	Lock Washer	3/4"
10	R26277	1	DOWEL PIN	-
11	AR43316	1	BRACKET	(MARKED R43081)
12	R125450	1	Pin	(SUB FOR AR35773, AR70025 OR AR89302)
13	R26608	4	Washer	-
14	AR60295	2	PIN	(SUB FOR AR43077) (ALSO ORDER AR62149)
15	AR55150	1	DRAFT LINK	R.H. (SUB FOR AR35802)
15	AR55151	1	DRAFT LINK	L.H. (SUB FOR AR35803)
16	AR62150	2	Quick Lock Pin	(SUB FOR R36471)
17	R66435	2	Bushing	(A) (SUB FOR R36470)
18	R53296	1	Pin Fastener	(A) (SUB FOR R44918)
19	11M7040	1	Cotter Pin	0.248" X 1.969"
20	R66434	1	Bushing	(A) (SUB FOR R36469)
21	AR35857	1	BUSHING	(A) IMPLEMENT HITCH, (ORDER R36469, (2) R36470, R53296 AND 11M7040)
