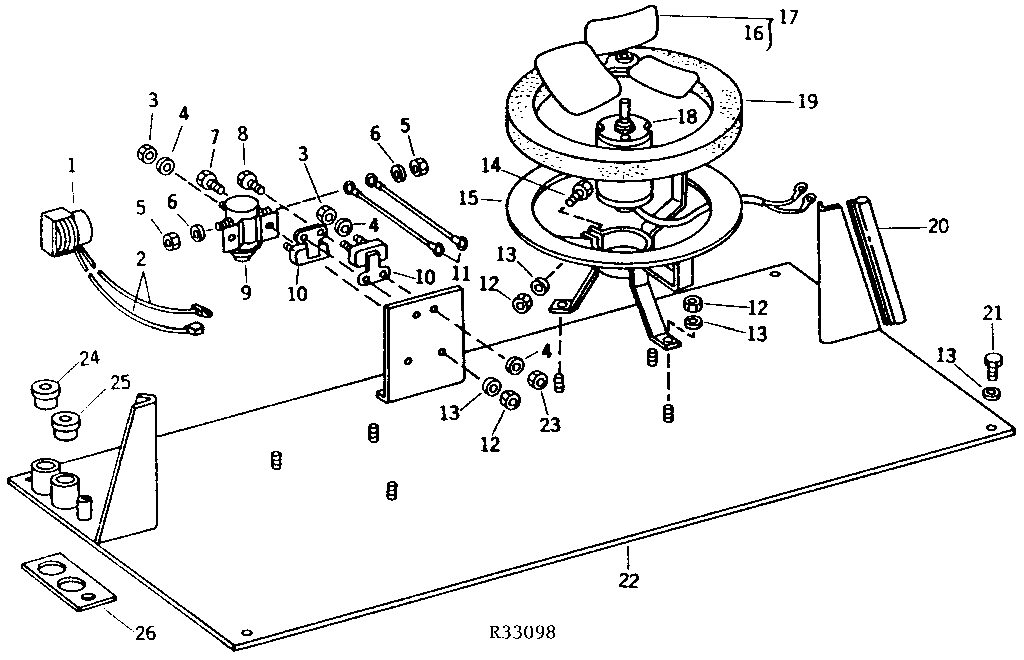

CONDENSER FAN MOTOR AND CIRCUIT BREAKER (HINSON) [03B07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR45868	1	THERMOSTAT	-
2	-	2	Part 2	(MAKE FROM R32027, R65597 AND R65604)
3	14H631	6	Nut	0.190"
4	12H246	8	LOCK WASHER	0.190"
5	14H650	2	Nut	5/16"
6	12H303	2	Lock Washer	5/16"
7	19H1919	2	Cap Screw	1/4" X 5/8"
8	21H1317	2	SCREW	0.190" X 5/8"
9	AR46334	1	RELAY	(SUB FOR AR54484)
10	AR28403	2	CIRCUIT BREAKER	-
11	-	2	Part 11	203MM (8") (MAKE FROM R66319, R32018 AND R32022)
12	14H786	8	Nut	1/4"
13	12H302	14	Lock Washer	1/4"
14	19H1948	2	Cap Screw	1/4" X 3/4"
15	AR52316	2	SUPPORT	-
16	22H922	2	Set Screw	0.190" X 1/4"
17	AR49963	2	FAN	-
18	AR49962	2	MOTOR	-
19	R47470	2	ISOLATOR	-
20	-	2	Part 20	254MM (10") (MAKE FROM R44447)
21	19H1227	6	Cap Screw	1/4" X 1/2"
22	AR52315	1	PLATE	-
23	14H774	2	Nut	3/8"
24	R48900	1	GROMMET	-
25	R48901	1	GROMMET	-
26	R48899	1	GASKET	-

CONDENSER FAN MOTOR AND CIRCUIT BREAKER (HINSON) [03B07]
