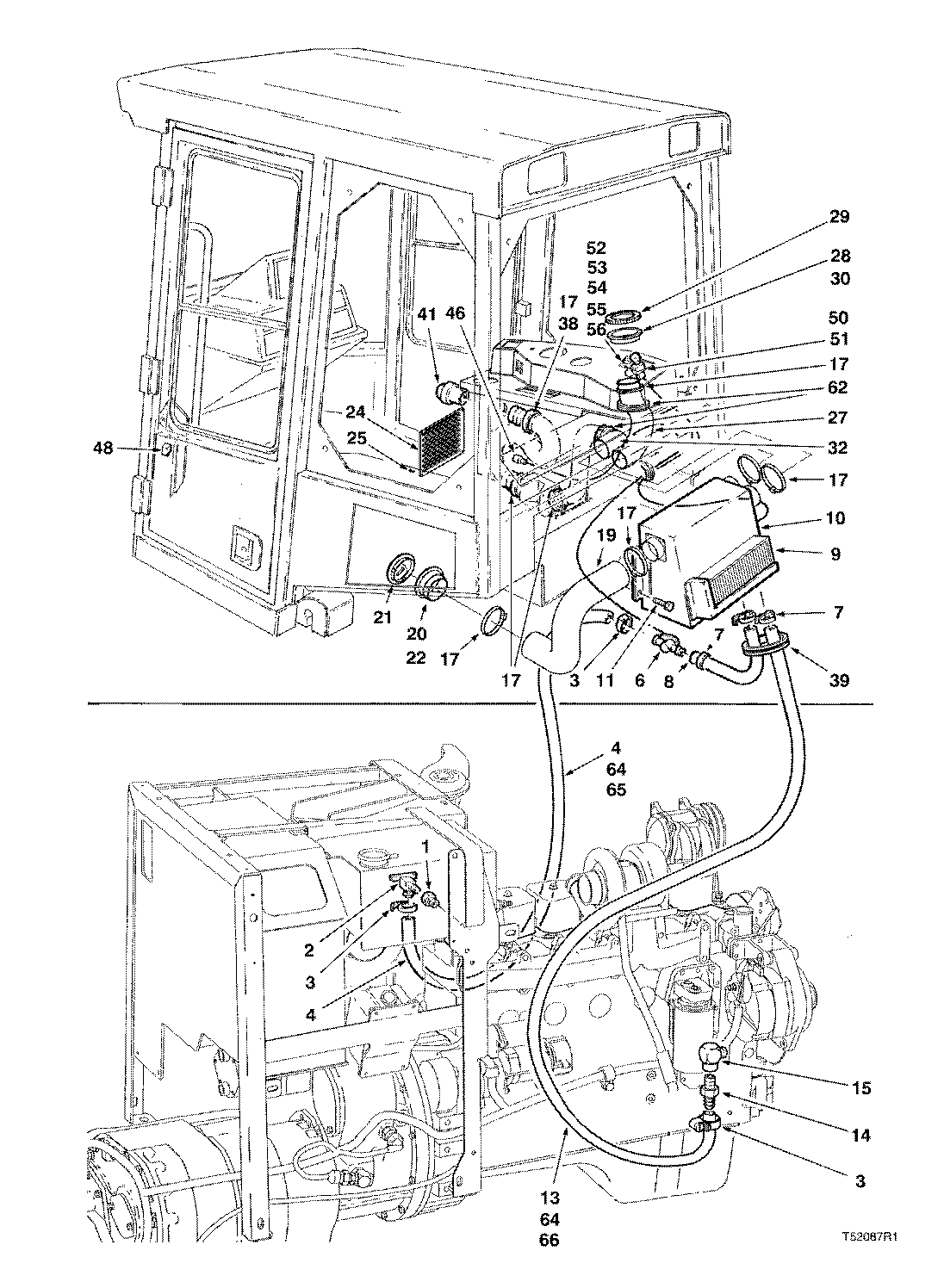

HEATER INSTALLATION PRESSURIZER REAR ( 10EB1277 - ) 7610-044/10 [7610-044/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	826266200	1	RESTRICTOR -	-
2	810337900	1	VALVE-SHUT OFF -	-
3	810054400	3	CLAMP*12 -	-
4	F120951	1	HOSE - 3.960 M	-
6	811178700	1	VALVE -	-
7	810054400	3	CLAMP*12 -	-
8	F120951	1	HOSE - 3.960 M	-
9	811968800	1	FILTER	-
10	811959000	1	HEATER -	-
11	811858800	4	BOLT M6X1.25-12 -	-
13	F120951	1	HOSE - 3.960 M	-
14	811122600	1	FITTING*METRIC -	-
15	810541100	1	ELBOW-90 DEG. -	-
17	810784500	8	CLAMP*36	-
19	811632000	1	HOSE - .350 M	-
20	842838500	1	ADAPTER -	-
21	841745800	1	LOUVER -	-
22	811913100	4	SCREW*#6.750LG -	-
24	811958900	1	GRILL -	-
25	811960400	4	TAPSCREW*#6X.750 -	-
27	811632000	1	HOSE - .350 M	-
28	842838500	1	ADAPTER -	-
29	841745800	1	LOUVER -	-
30	811959400	4	SCREW*#6X.500 -	-
32	811632000	1	HOSE - .350 M	-
38	811632000	1	HOSE - .350 M	-
39	F122643	1	GROMMET -	-
41	F121964	1	LOUVER -	-
46	827247800	1	HARNESS - HEATER	-
48	811830900	1	CIRCUIT BREAKER - 15 AMP	-
50	810940900	1	SWITCH -	-
51	841746300	1	KNOB -	-
52	F122004	1	NUT -	-
53	F121301	1	REGULATOR -	-
54	F020116	1	KNOB -	-
55	F121320	1	CABLE -	-
56	F121299	2	PUSH NUT -	-
62	811932700	1	CHANNEL - .500 M	-
64	F122130	4	TIE-STRAP -	-
65	F122132	1	SLEEVE-PROTECTIVE - 3.950 M	-
66	F122132	1	SLEEVE-PROTECTIVE - 3.950 M	-

HEATER INSTALLATION PRESSURIZER REAR ( 10EB1277 - ) 7610-044/10 [7610-044/10]

Нет текстового описания
