Открытый узел

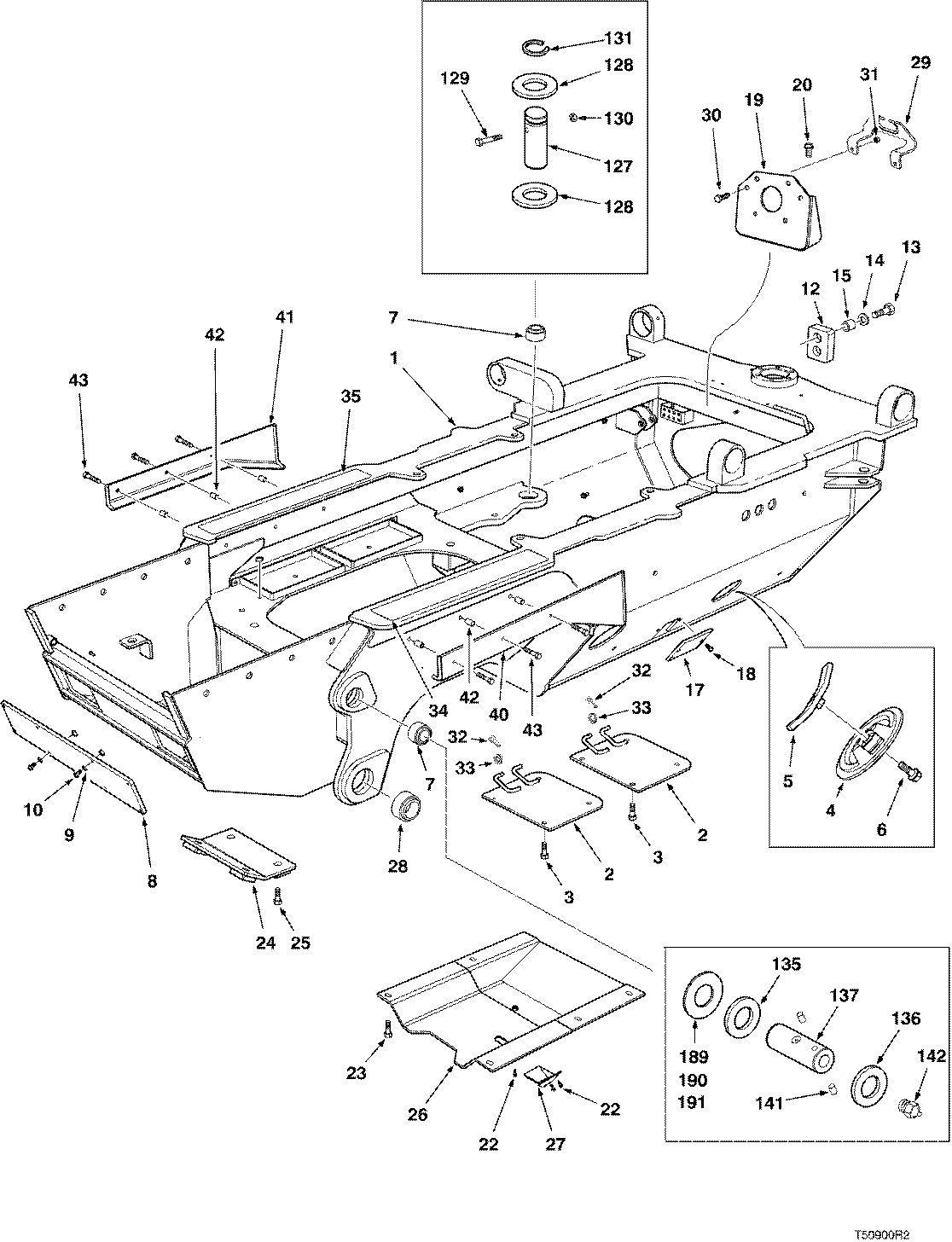

FRAME POWER ( CE2001 - 974173) 6110-050/12 [6110-050/12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F279682	1	FRAME - (UP TO S/N 962604)	-
2	826883800	2	COVER -	-
3	811703700	8	SCREW*M16X2.00-40mm -	-
4	827056200	2	COVER -	-
5	826779400	2	BAR -	-
6	811704000	2	SCREW*M16X2.00-55 -	-
7	F015250	4	BEARING -	-
8	827053300	1	GUARD - (W/LIGHTS)	-
9	826884200	8	SPACER -	-
10	811697900	8	SCREW*M8X1.25-35 -	-
12	810384900	2	Bumper	-
13	811314500	4	BOLT*M12X1.75-45 -	-
14	850093000	4	FLAT WASHER	-
15	850093100	4	SPACER	-
17	F282011	1	PLATE -	-
18	811699500	2	SCREW*M10X1.50-30 -	-
19	826884800	1	MOUNT - (TO S/N 974459)	-
20	811703700	4	SCREW*M16X2.00-40mm -	-
21	826931600	1	COVER -	-
22	811701400	3	SCREW*M12X1.75-30 -	-
23	811701500	5	SCREW*M12X1.75-35 -	-
24	F279788	1	COVER -	-
25	811703700	4	SCREW*M16X2.00-40mm -	-
26	826931700	1	COVER -	-
27	827326500	1	COVER -	-
28	F023424	2	SPHERICAL BEARING -	-
29	827089000	1	GUIDE -	-
30	811703700	2	SCREW*M16X2.00-40mm -	-
31	811707200	2	LOCKNUT*M16X2.00 -	-
32	810781200	2	COTTER PIN 1/8 X 3/4	-
33	810011600	2	WASHER*1/2	-
34	827327200	1	TREAD - NO-SKID	-
35	827327300	1	TREAD - NO-SKID	-
40	827170100	1	GUARD - L.H	-
41	827170300	1	GUARD - R.H	-
42	826993800	6	SPACER -	-
43	811702100	6	SCREW*M12X1.75-65 -	-
127	826913200	2	PIN -	-
128	821602800	8	WASHER	-
129	811134500	2	BOLT*M10X1.50-100 -	-
130	811268300	2	LOCKNUT*M10X1.5 -	-
131	811359900	2	RING -	-
135	827318600	2	WASHER-SPECIAL 1.75`` -	-
136	821602800	2	WASHER	-
137	827265800	2	Pin	-
141	841819000	4	PIN*METRIC -	-
142	811017900	2	GREASE FITTING -	-
189	827327000	2	SHIM (0.0359``) -	-
190	827326900	2	SHIM (0.0598``) -	-
191	827327100	3	SHIM (0.1196``) -	-
-	F287238	4	Spacer	-
-	827173300	1	GUARD - R.H. (W/DOZER CLAMP)	-
-	827173100	1	GUARD - L.H. (W/DOZER CLAMP)	-
-	F281510	1	GUARD - (W/O LIGHTS)	-
-	F282954	1	FRAME - (S/N 962605 & UP)	-

FRAME POWER ( CE2001 - 974173) 6110-050/12 [6110-050/12]

Нет текстового описания
