Открытый узел

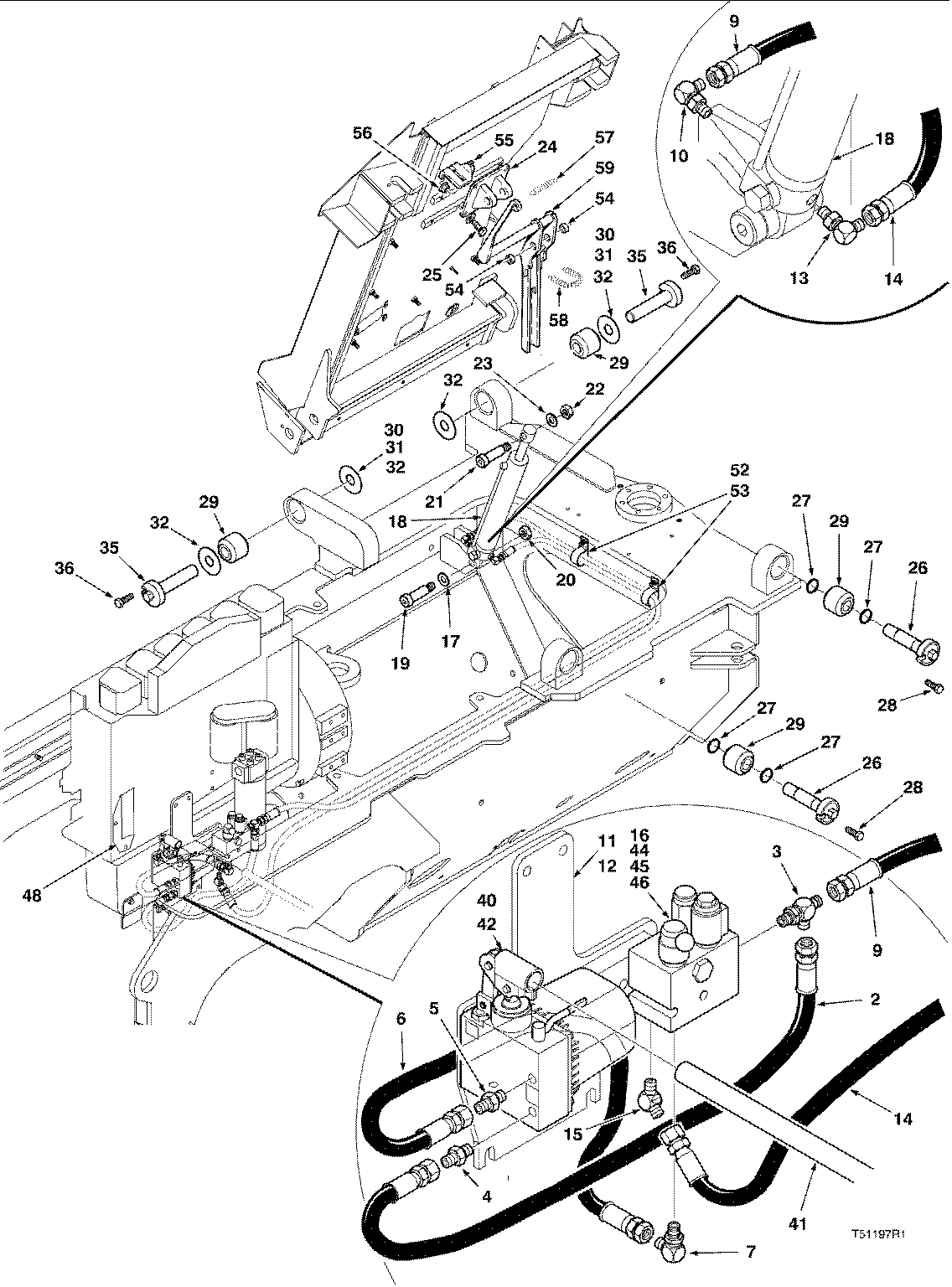

CAB MOUNT & TILT ( 974174 - 974752) 6151-013/10 [6151-013/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	811814800	1	HOSE-HYD*0.25X35 -	-
3	811203000	1	TEE -	-
4	810334300	1	ADAPTER	-
5	810334300	1	ADAPTER	-
6	811814300	1	HOSE-HYD*0.25X27 -	-
7	810057600	1	ELBOW-90 DEG. -	-
9	811313700	1	HOSE-HYD*0.25X106 -	-
10	810057600	1	ELBOW-90 DEG. -	-
11	F284177	1	PLATE -	-
12	811707000	2	LOCKNUT*M10X1.50 -	-
13	810280500	1	ELBOW-90 DEG. -	-
14	811310900	1	HOSE-HYD*0.38X104	-
15	810564700	1	ELBOW-45 DEG. -	-
16	810309900	2	Washer	-
17	810002100	1	WASHER*3/4	-
18	-------	1	O-RING	-
19	811997500	1	SCREW*M16X2.00X80 -	-
20	811707200	1	LOCKNUT*M16X2.00 -	-
21	811997500	1	SCREW*M16X2.00X80 -	-
22	811707200	1	LOCKNUT*M16X2.00 -	-
23	810002100	1	WASHER*3/4	-
24	F277680	1	BRACKET -	-
25	F121050	4	BOLT -	-
26	827356300	2	PIN -	-
27	810612800	4	RETAINING RING	-
28	811701600	2	SCREW*M12X1.75-40 -	-
29	811878000	4	MOUNT	-
30	827358000	2	Solid Shim	-
31	827357900	2	SHIM-0.0598 -	-
32	827357800	8	SHIM-0.1196 -	-
35	827284800	2	PIN -	-
36	811701500	2	SCREW*M12X1.75-35 -	-
40	811975100	1	Pump	-
41	827022700	1	Handle	-
42	840799300	2	BOLT*3/8-16UNCX3/4	-
44	F121074	1	MANIFOLD - TILT/BRAKE	-
45	841814000	2	BOLT*M10X1.50-120 -	-
46	811707000	2	LOCKNUT*M10X1.50 -	-
48	F284126	1	PLATE -	-
52	810815100	2	Clamp	-
53	811707100	2	LOCKNUT*M12X1.75 -	-
54	F277674	2	BUSHING -	-
55	F278288	1	PLATE -	-
56	811706800	2	LOCKNUT*M6X1.00 -	-
57	F120257	1	SPRING -	-
58	F120258	1	SPRING -	-
59	F278544	1	SUPPORT - TO S/N 985712	-
-	843156000	1	KIT*REPAIR -	-
-	843155900	1	RELIEF VALVE -	-
-	843155800	1	CHECK VALVE -	-
-	F431900	1	SOLENOID COIL -	-
-	843065500	1	CARTRIDGE -	-
-	843155500	1	DETENT OPERATOR - MANUAL	-
-	843155400	1	ROTARY VALVE - MANUAL	-
-	843166700	1	RESERVOIR-SMALL -	-
-	843166600	1	BEAM-LINK ASSY -	-
-	843166500	1	INSERT ASSY -	-

CAB MOUNT & TILT ( 974174 - 974752) 6151-013/10 [6151-013/10]

Нет текстового описания
