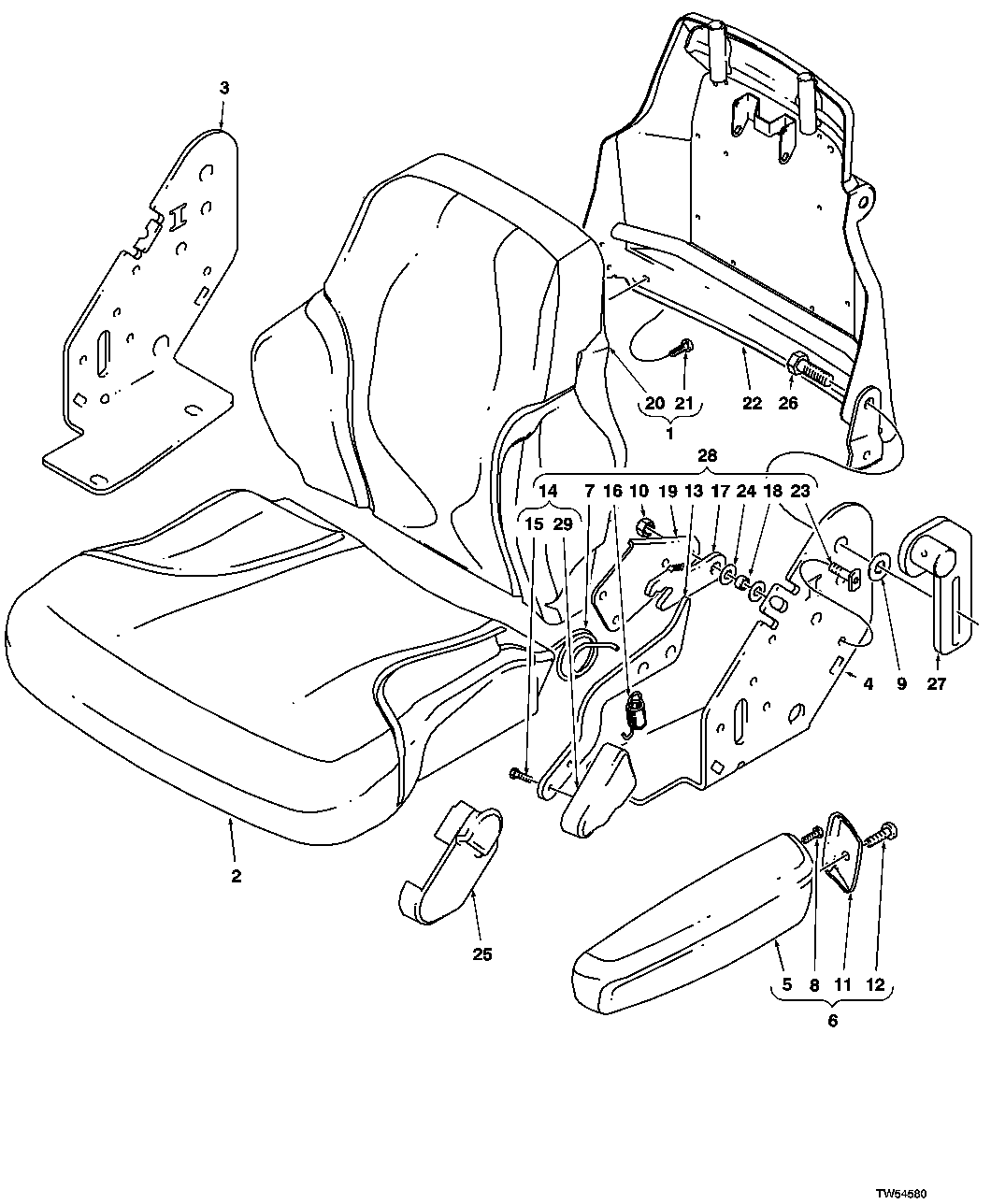

SEAT AND ARM REST

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT221016	1	Pad	VINYL
1	AT308796	1	Cushion	(SUB FOR AT221020)CLOTH
2	AT308795	1	Cushion	(SUB FOR AT221019)CLOTH
2	AT221015	1	Seat	VINYL
3	-	1	Part 5	RIGHT BACKREST ANGLE ADJUSTMENT
4	-	1	Part 6	LEFT BACKREST ANGLE ADJUSTMENT
5	-	1	Part 7	LEFT
6	AT312728	1	Armrest Kit	(SUB FOR AT186156)LEFT ASSEMBLY
6	AT312730	1	Armrest Kit	(SUB FOR AT186152)RIGHT ASSEMBLY
7	-	1	Part 10	-
8	T120544	1	Screw	-
9	-	2	Part 12	ORDER 24H1287 WITH ARMREST; ORDER 24H1136 WITHOUT ARMREST
10	M453T	3	Lock Nut	-
11	-	1	Part 14	LEFT COVER PLATE
12	T120543	1	Screw	-
13	-	1	Part 16	RECLINER
14	AT209025	1	Seat Knob Kit	RECLINER KIT
15	37H121	2	Screw	-
16	-	1	Part 19	TILT LEVER
17	-	1	Part 20	-
18	-	3	Part 21	-
19	-	1	Part 22	-
20	-	1	Part 23	-
21	T171686	4	Clip	-
22	AT280583	1	Pan	WELDMENT
23	-	3	Part 26	-
24	-	6	Part 27	-
25	-	1	Part 28	( T163962 NLA)
26	-	2	Part 29	ORDER 19H1914 WITH ARMREST; ORDER 19H1813 WITHOUT ARMREST
27	AT189030	1	Bracket	-
28	AT209225	1	Seat Knob Kit	RECLINER KIT - (INCLUDES ITEMS: 7, 10, 13, 14, 16, 17, 18, 19, 23, 24)
29	-	1	Part 32	RECLINER
