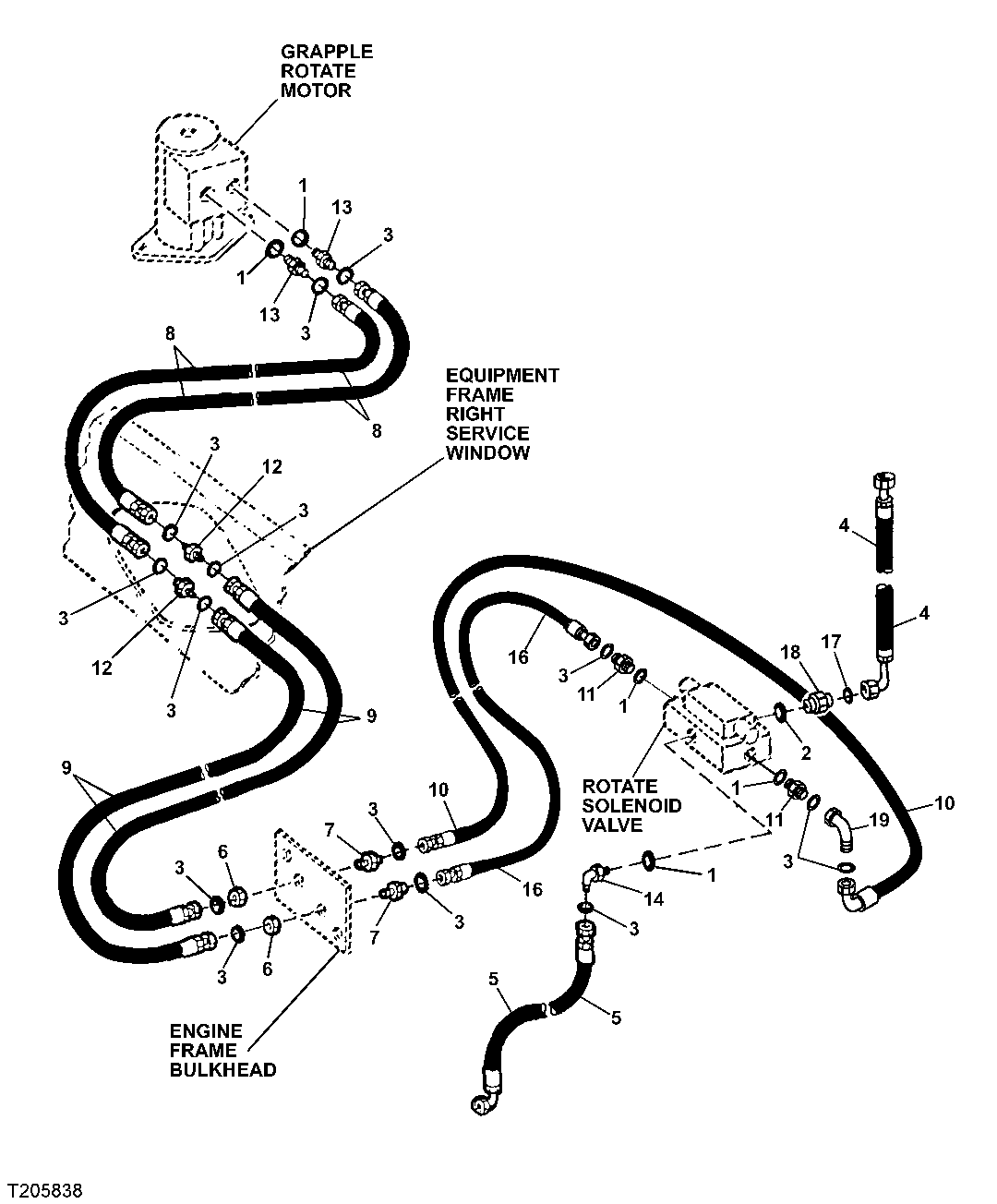

ROTATE MOTOR HYDRAULICS(SF&DF)(MANUAL,PILOT)(DD)(TC)(SN 596700-600034)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	5	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
2	R26375	1	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
3	T77613	16	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
4	AT150163	1	Hydraulic Hose	13/16" X 979 mm (38-1/2") X 13/16", (TO INLET FITTING ON RESERVOIR FILTER HEAD)
5	AT318638	1	Hydraulic Hose	17.4752" X 533 mm (21") X 13/16", (TO MAIN HYDRAULIC PUMP)
6	T81029	2	Nut	17.475 mm (11/16")
7	38H1285	2	Union Fitting	-
8	AT170234	2	Hydraulic Hose	17.4752" X 2819 mm (111") X 17.4752", (SINGLE FUNCTION), Fabricate
8	AT188341	2	Hydraulic Hose	17.4752" X 3835 mm (151") X 17.4752", (DUAL FUNCTION)
9	AT169939	2	Hydraulic Hose	17.4752" X 2209 mm (87") X 17.4752", (DUAL FUNCTION)
9	AT158103	2	Hydraulic Hose	17.4752" X 1955 mm (77") X 17.4752", (SINGLE FUNCTION)
10	AT181344	1	Hydraulic Hose	17.4752" X 2032 mm (80") X 17.4752"
11	38H1171	2	Adapter Fitting	-
12	38H1278	2	Union Fitting	-
13	38H1160	2	Adapter Fitting	-
14	38H1010	1	Elbow Fitting	-
16	AT181345	1	Hydraulic Hose	-
17	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
18	38H1161	1	Adapter Fitting	-
19	38H1094	1	Elbow Fitting	-

ROTATE MOTOR HYDRAULICS(SF&DF)(MANUAL,PILOT)(DD)(TC)(SN 596700-600034)
