ROTATE CASE DRAIN HYDRAULIC LINES(SF,DF)(TC)(SN 580171-596699)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
2	T77613	10	O-Ring	-
3	38H1004	2	Elbow Fitting	-
4	38H1030	1	Tee Fitting	-
5	AT79576	1	Hydraulic Hose	17.4752" X 1956 mm (77") X 17.4752", (ENGINE FRAME LEFT BULKHEAD)
6	38H1278	2	Union Fitting	-
7	AT147847	1	Hydraulic Hose	17.4752" X 762 mm (30") X 17.4752", (USE WITH AT315336)
7	AT430152	1	Hydraulic Hose	17.4752" X 288 mm (11-1/4") X 17.4752", (USE WITH AT347059 OR AT390442) (SUB FOR AT354006)
8	AT188341	1	Hydraulic Hose	17.4752" X 3835 mm (151") X 17.4752", (DUAL FUNCTION)
8	AT170234	1	Hydraulic Hose	17.4752" X 2819 mm (111") X 17.4752", (SINGLE FUNCTION), Fabricate
9	AT186970	1	Hydraulic Hose	17.4752" X 3050 mm (120") X 17.4752"
10	AT193898	1	Fitting	"TEE", NLA
11	T77858	2	O-Ring	-
12	AT193925	1	Hydraulic Hose	(NON-PILOT)
13	AT193926	1	Hydraulic Hose	(PILOT), (TO SINGLE LEVER CONTROL)
13	38H1415	1	Fitting	(NON-PILOT) (NOT ILLUSTRATED)
14	T78707	1	Nut	BULKHEAD
15	AT193899	1	Fitting	"TEE", NLA, (TO BRAKE VALVE AND HYDRAULIC RESERVOIR)

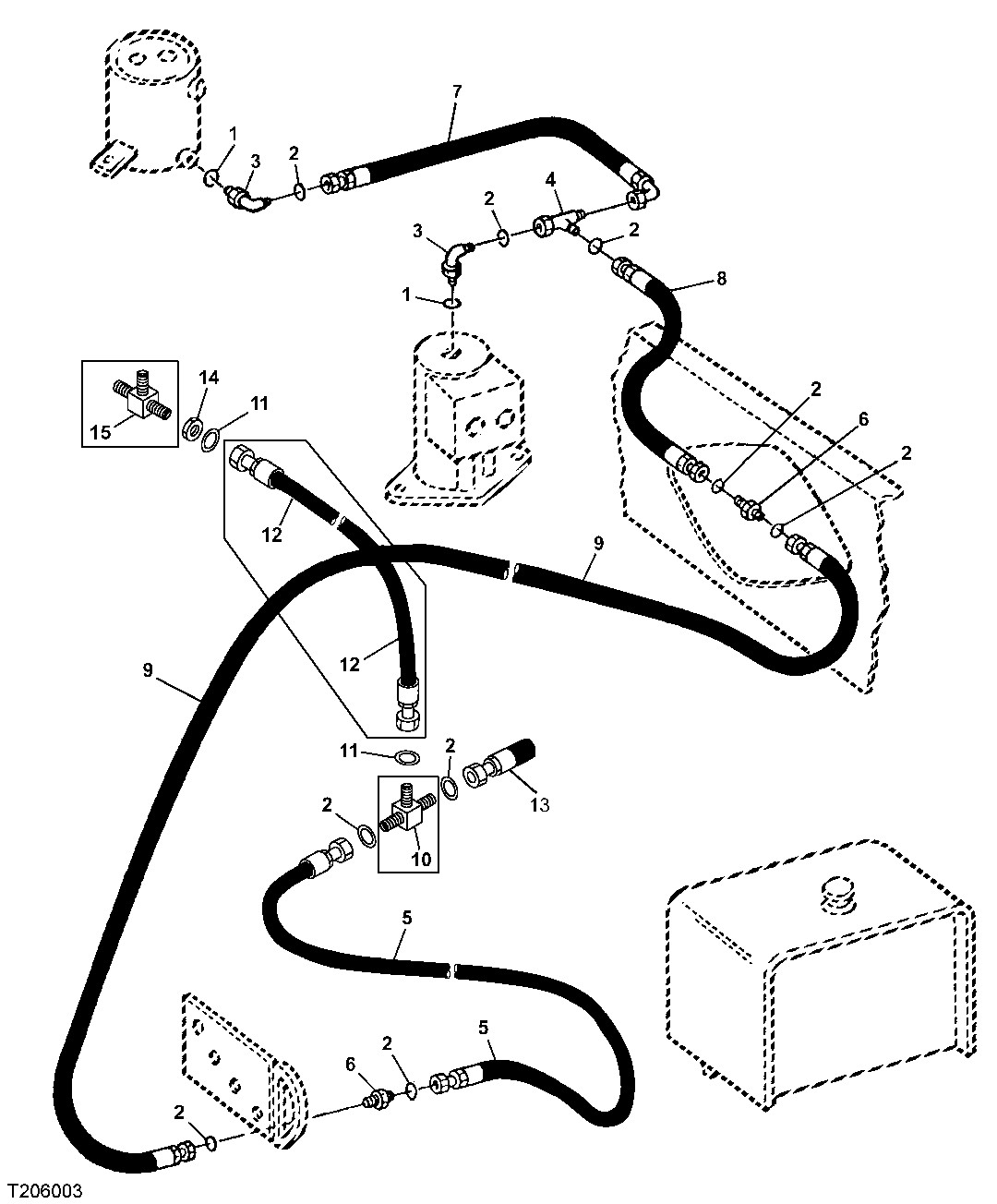

ROTATE CASE DRAIN HYDRAULIC LINES(SF,DF)(TC)(SN 580171-596699)

Нет текстового описания
