Pilot Control Harness ( - 596699)

Нет текстового описания

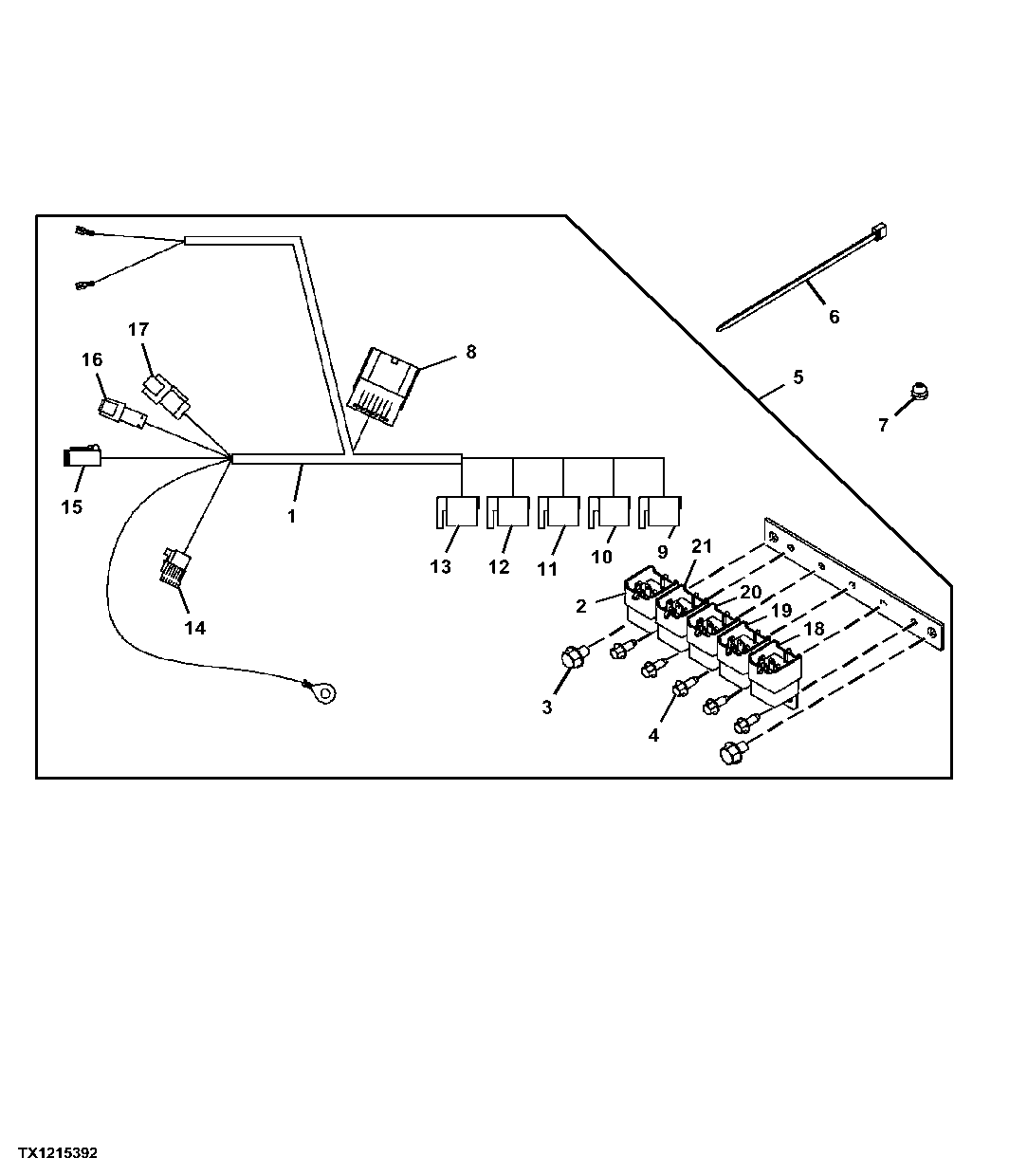

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT306348	1	Wiring Harness	Pilot Control, SUB FOR AT192617
2	AT75769	1	Relay	Right
3	19M7864	2	Screw	M8 X 12
4	37M7090	5	Screw	M6 X 16
5	AT306349	1	Wiring Harness	Pilot Control, SUB FOR AT192641
6	R44302	1	Tie Band	-
7	R41440	1	Grommet	-
8	57M7864	1	Electrical Connector Assy	Blocking And Latching Diodes, SUB FOR F434491
8	57M9665	1	Elec. Connector Accessory	Locking, ORDER 57M7864 OR 57M7851
9	M75140	1	Clip	Locking
9	57M7511	5	Elec. Connector Terminal	-
9	57M9362	1	Elec. Connector Housing	Open
10	57M9362	1	Elec. Connector Housing	Latch
10	M75140	1	Clip	Locking
10	57M7511	5	Elec. Connector Terminal	-
11	57M9362	1	Elec. Connector Housing	Close
11	M75140	1	Clip	Locking
11	57M7511	5	Elec. Connector Terminal	-
12	57M9362	1	Elec. Connector Housing	Left
12	57M7511	5	Elec. Connector Terminal	-
12	M75140	1	Clip	Locking
13	57M9362	1	Elec. Connector Housing	Right
13	M75140	1	Clip	Locking
13	57M7511	5	Elec. Connector Terminal	-
14	57M8018	1	Electrical Connector Assy	To Pilot Control
14	57M8019	1	Elec. Connector Terminal	Locking
15	57M8015	1	Electrical Connector Assy	To Load Center
15	57M10914	1	Elec. Connector Housing	Locking
16	57M8023	1	Elec. Connector Housing	To Load Center
16	57M7621	1	Elec.Connect Locking Device	Locking
17	57M10913	1	Elec. Connector Housing	To Pilot Control
17	57M8016	1	Elec.Connect Locking Device	Locking
18	AT75769	1	Relay	Open
19	AT75769	1	Relay	Latch
20	AT75769	1	Relay	Close
21	AT75769	1	Relay	Left
