GRAPPLE ROTATE PILOT VALVE HYDRAULIC LINES (DF) (TC) (SN 580171-586336)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT192707	2	Hydraulic Hose	9/16" X 355 mm (14") X 9/16"
2	AT192708	2	Hydraulic Hose	9/16" X 711 mm (28") X 9/16"
3	AT192709	1	Hydraulic Hose	17.4752" X 1828 mm (72") X 17.4752"
4	AT193906	1	Hydraulic Hose	-
5	AT193926	1	Hydraulic Hose	-
6	AT193907	1	Hydraulic Hose	-
7	AT192713	1	Hydraulic Hose	9/16" X 3556 mm (140") X 13/16"
8	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
9	38H1168	5	Adapter Fitting	-
10	38H1160	3	Adapter Fitting	-
11	T77814	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
12	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
13	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
14	38H1168	1	Adapter Fitting	-
15	38H1160	2	Adapter Fitting	-
16	38H1004	1	Elbow Fitting	-
17	38H1009	4	Elbow Fitting	-
18	38H1031	1	Tee Fitting	-
19	AT193898	1	Fitting	NLA
20	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")

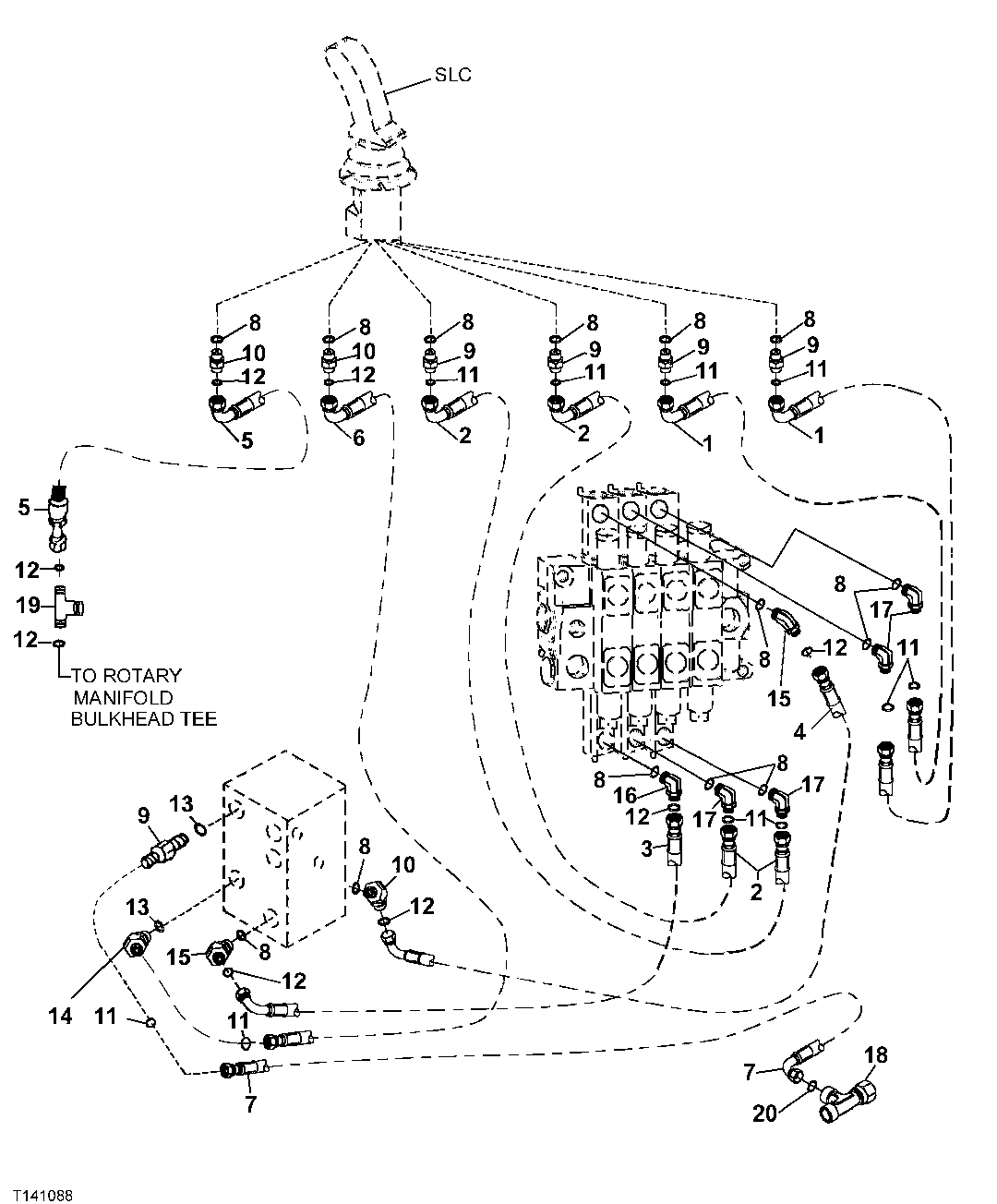

GRAPPLE ROTATE PILOT VALVE HYDRAULIC LINES (DF) (TC) (SN 580171-586336)

Нет текстового описания
