GRAPPLE CONTROL VALVE (MANUAL) (DF) (SN -596699)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT166768	1	Section	(INLET)
2	AT166759	1	Spool Valve	(BLADE)
3	AT166761	1	Spool Valve	(BOOM)
4	AT166761	1	Spool Valve	(ARCH)
5	AT166760	1	Spool Valve	(TONG)
6	T152705	1	Housing	(OUTLET)
7	AT169208	4	Rod	-
8	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
9	AH125760	1	Hyd. Quick-Connect Coupler	-
10	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
11	R36636	1	Drain Plug	-
12	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
13	R27175	1	Drain Plug	-
14	T152706	1	Restrictor	-
15	R77175	1	Cover	-
16	AT167362	1	Spool Valve	-

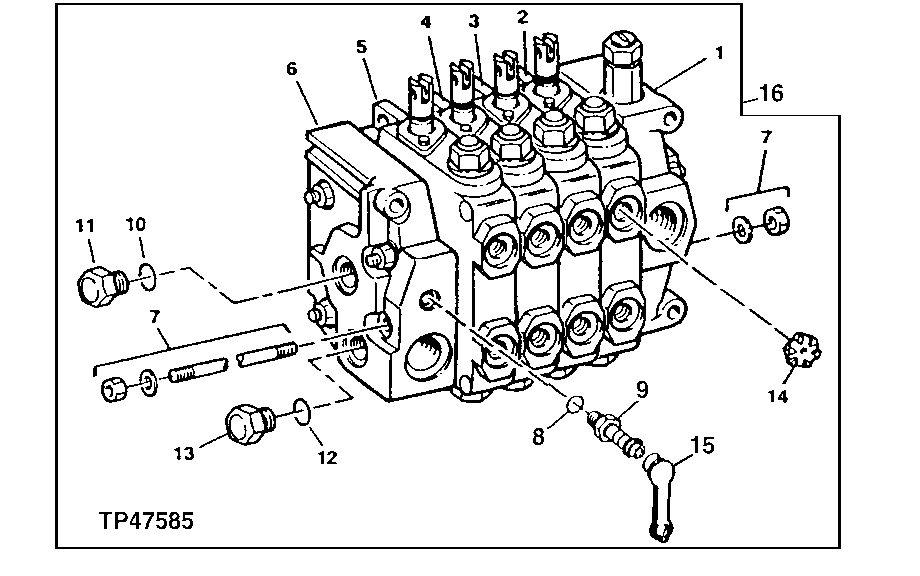

GRAPPLE CONTROL VALVE (MANUAL) (DF) (SN -596699)

Нет текстового описания
