GRAPPLE CONTROL VALVE FITTINGS (MANUAL) (SF) (596700 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8011	1	Cap Screw	M12 X 30
2	19M8183	3	Cap Screw	M10 X 90
3	24M7047	1	Washer	13 X 24 X 2.500 mm
4	38H1007	1	Elbow Fitting	-
5	T77858	8	O-Ring	-
6	U12547	8	O-Ring	-
7	38H1009	1	Elbow Fitting	-
8	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
9	T77814	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
10	38H1097	1	Elbow Fitting	-
11	38H1163	4	Adapter Fitting	-
12	38H1175	1	Adapter Fitting	-
13	R77175	1	Cover	-
14	RE60700	1	Diagnostic Coupling	-
15	T152706	1	Restrictor	-
16	-	1	Part 16	(ORDER AT359328 ) (SUB FOR T154939 ) (INCLUDES T77858 AND U12547)
17	T163292	1	Pin	-
18	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
19	T215013	1	Tee Fitting	(SUB FOR AT321172)
20	T77858	1	O-Ring	-
21	AT321211	1	Fitting	-
22	R28782	1	O-Ring	-

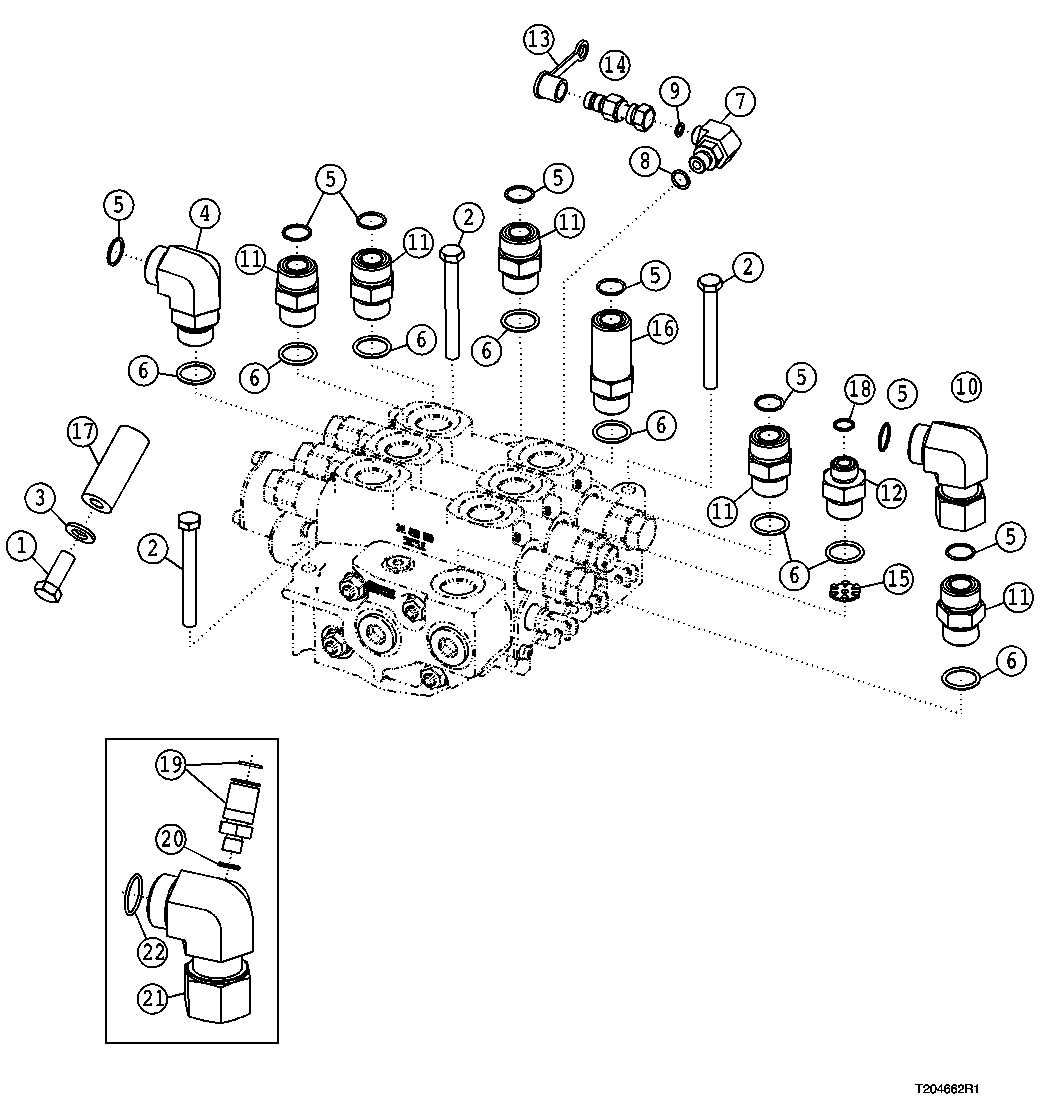

GRAPPLE CONTROL VALVE FITTINGS (MANUAL) (SF) (596700 - )
