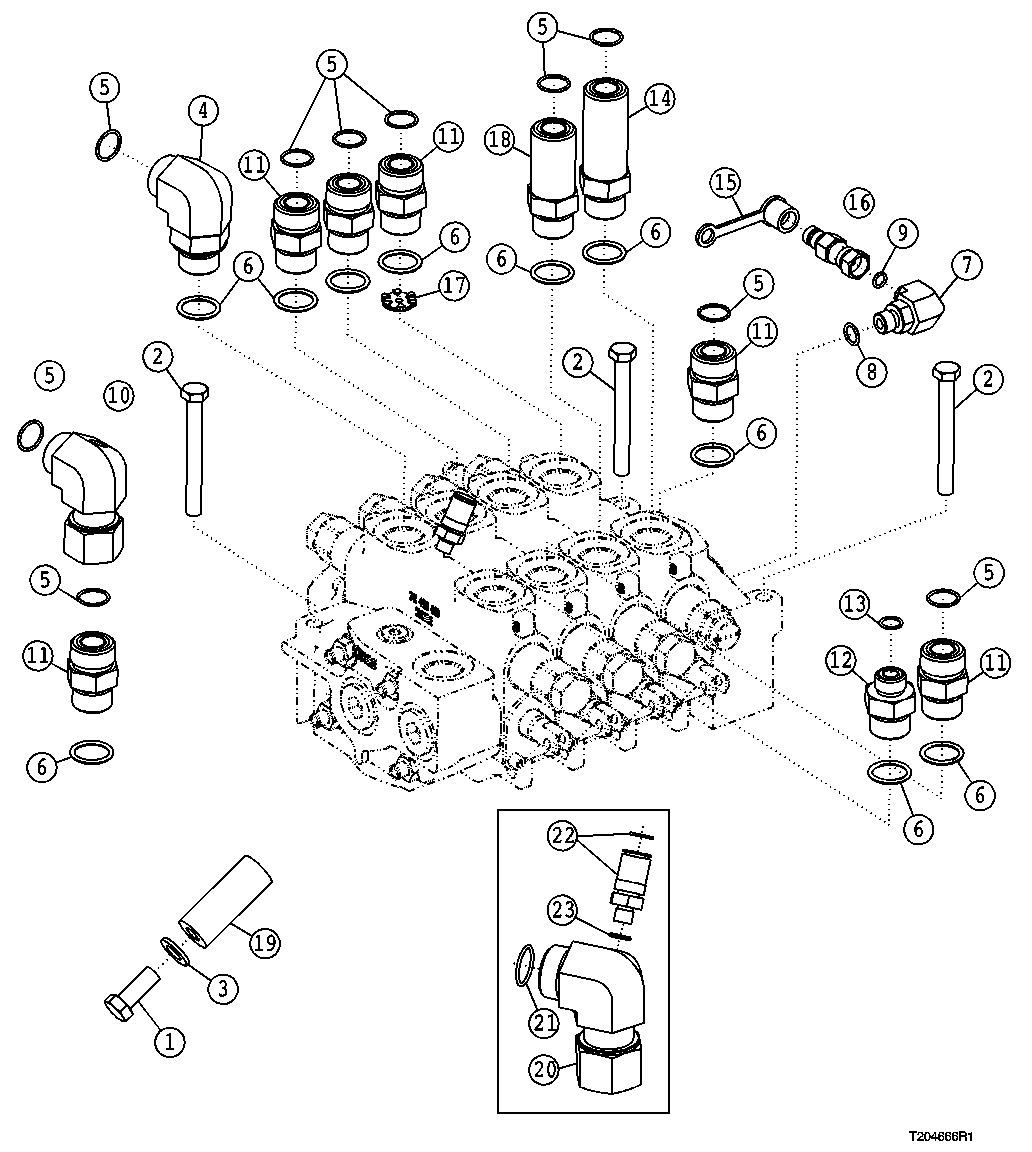

GRAPPLE CONTROL VALVE FITTINGS (MANUAL) (DF) (597000 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8011	1	Cap Screw	M12 X 30
2	19M8183	3	Cap Screw	M10 X 90
3	24M7047	1	Washer	13 X 24 X 2.500 mm
4	38H1007	1	Elbow Fitting	-
5	T77858	10	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
6	U12547	10	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
7	38H1009	1	Elbow Fitting	-
8	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
9	T77814	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
10	38H1097	1	Elbow Fitting	-
11	38H1163	6	Adapter Fitting	-
12	38H1175	1	Adapter Fitting	-
13	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
14	38H1215	1	Adapter Fitting	-
15	R77175	1	Cover	-
16	RE60700	1	Diagnostic Coupling	-
17	T152706	1	Restrictor	-
18	-	1	Part 18	(ORDER AT359328 ) (SUB FOR T154939 ) (INCLUDES T77858 AND U12547)
19	T163292	1	Pin	-
20	T215013	1	Tee Fitting	(SUB FOR AT321172)
21	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
22	AT321211	1	Fitting	-
23	R28782	1	O-Ring	-

GRAPPLE CONTROL VALVE FITTINGS (MANUAL) (DF) (597000 - )
