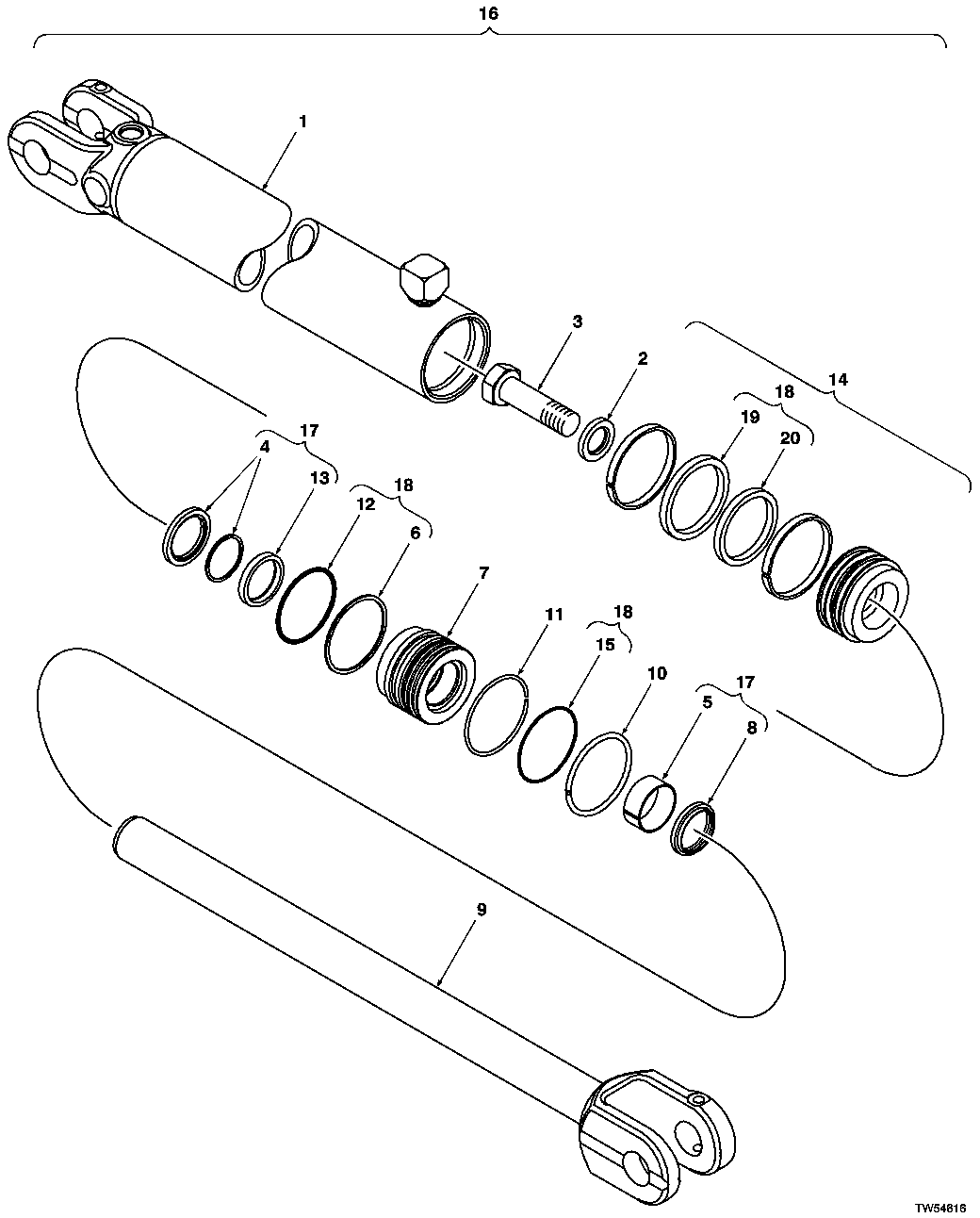

BOOM CYLINDER (100X56) (SN 595278- )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH213322	1	Hydraulic Cylinder Barrel	-
2	H145175	1	Washer	-
3	19M8353	1	Cap Screw	M30 X 80
4	-	1	Part 4	(A)
5	-	1	Part 5	(A)
6	-	1	Part 6	(B)
7	H210826	1	Hydr. Cylinder Rod Guide	-
8	-	1	Part 8	(A)
9	AH213320	1	Hydraulic Cylinder Rod	-
10	H180080	1	Snap Ring	-
11	H180094	1	Snap Ring	-
12	-	1	Part 12	(B)
13	-	1	Part 13	(A)
14	AH166637	1	Piston	-
15	-	1	Part 15	(B)
16	AH215291	1	Hydraulic Cylinder	(100 X 56)(WAS STAMPED AH213319)
16	AH215291	1	Hydraulic Cylinder	-
17	AH149814	1	Hydraulic Cylinder Kit	(ROD SEAL KIT) INCLUDES ALL PARTS MARKED (A)
18	AH212102	1	Hydraulic Cylinder Kit	(BORE SEAL KIT) INCLUDES ALL PARTS MARKED (B)
19	-	1	Part 20	-
20	-	1	Part 21	-

BOOM CYLINDER (100X56) (SN 595278- )
