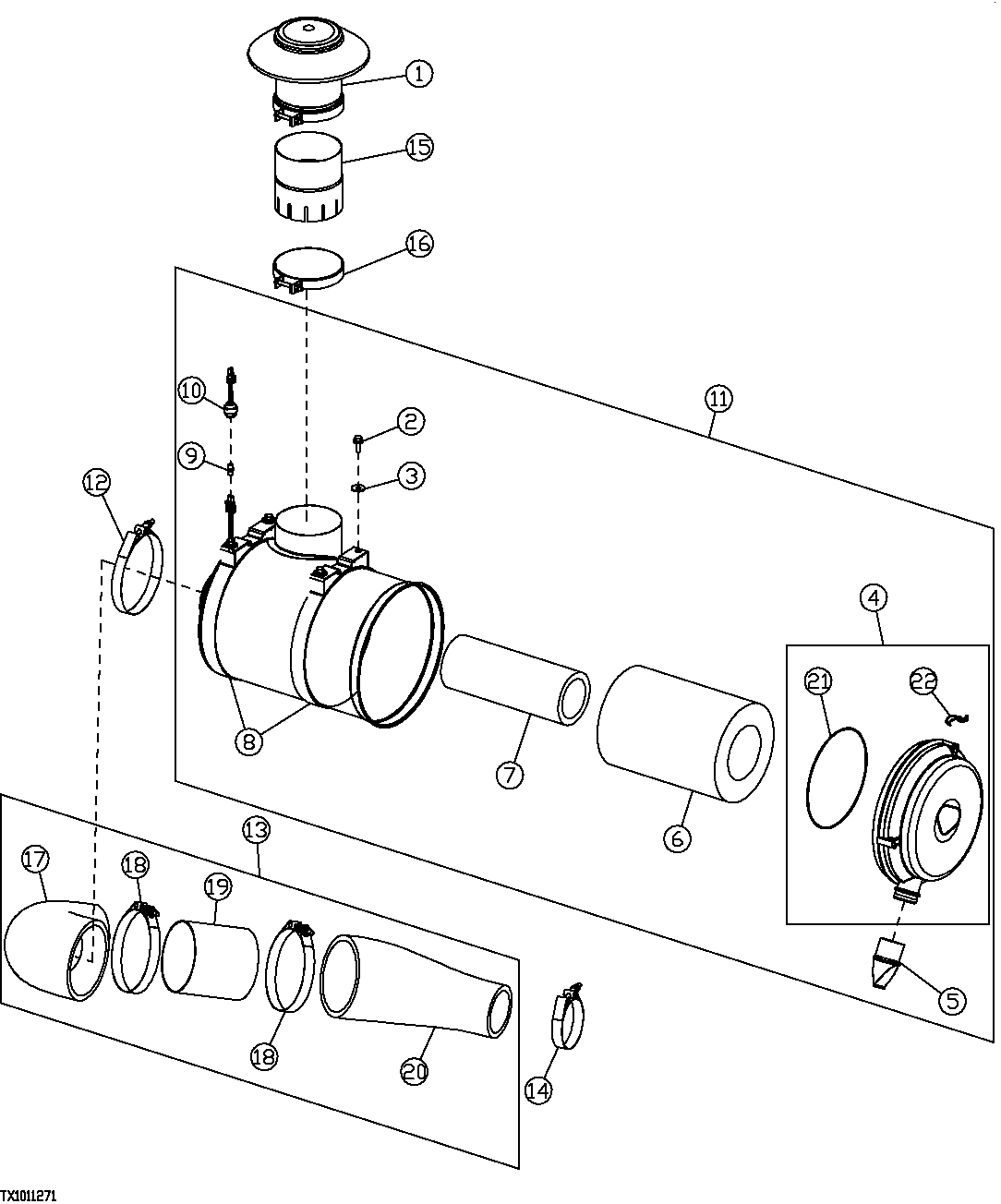

AIR CLEANER INSTALLATION (SERIAL NUMBER 586337- )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT105038	1	Cap	-
2	19M7785	4	Screw	M10 X 25
3	24M7296	4	Washer	10.500 X 30 X 2.500 mm
4	AT300707	1	Cover	-
5	T158495	1	Valve	-
6	T191321	1	Filter Element	PRIMARY
7	F435742	1	Filter Element	SECONDARY
8	AT136715	2	Clamp	-
9	TCU12499	1	Adapter Fitting	HEX NIPPLE / ADAPTER, (SUB FOR T190327)
10	AT178542	1	Air Restriction Sensor	AIR CLEANER RESTRICTION
11	AT307763	1	Air Cleaner	AIR CLEANER / WITH FILTERS (DUAL STAGE), (SUB FOR AT197817)
12	AT104113	1	Clamp	-
13	-	1	Part 13	(SUB FOR AT280879, AND T189088THIS APPLICATION)( AT307091 NLA) (SUB COMPONENTS)
14	AT50923	1	Hose Clamp	-
15	T190883	1	Pipe	-
16	R72222	1	Clamp	-
16	19M7806	1	Screw	M10 X 50
16	14M7400	1	Lock Nut	M10
17	T205485	1	Suction Hose	(SUB FOR T191277, THIS APPLICATION)
18	AT104113	2	Clamp	-
19	T191279	1	Sleeve	-
20	T205486	1	Suction Hose	(SUB FOR T191278, THIS APPLICATION)
21	T161929	1	O-Ring	-
22	AT180588	3	Latch	-
