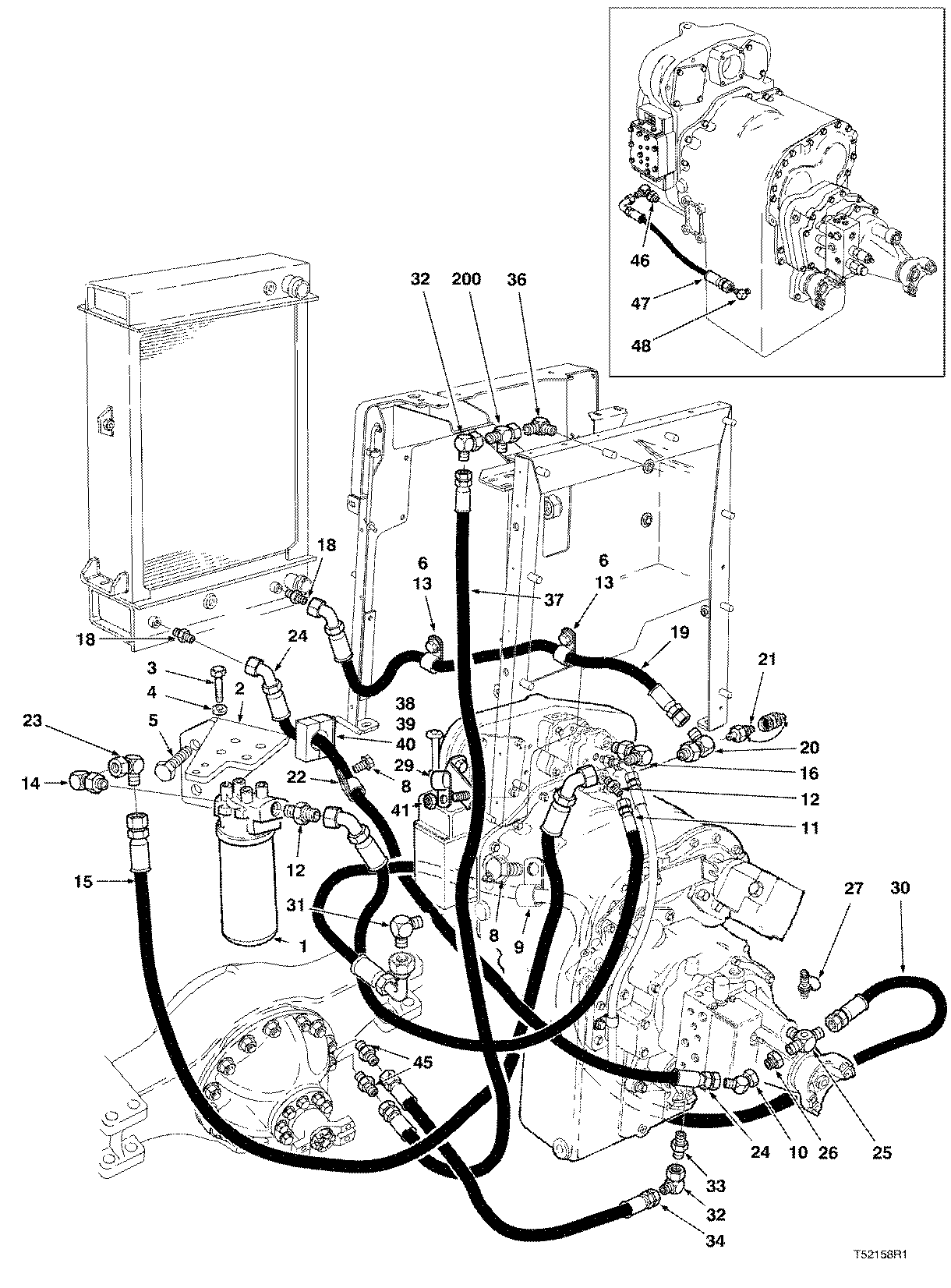

TRANS/AXLE OIL LINES ( 10EB1277 - ) 1621-035/14 [1621-035/14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F123156	1	FILTER - TRANSMISSION	-
2	F281250	1	BRACKET - FILTER	-
3	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
4	810309800	4	FLAT WASHER 3/8 - HARDENED	-
5	811701300	2	SCREW*M12X1.75-25 -	-
6	F122129	2	CLAMP -	-
8	811699300	2	SCREW*M10X1.50-20 -	-
9	F004423	1	Hose Clamp	-
10	810441800	1	ELBOW-45 DEG.	-
11	F122719	1	HOSE-SPECIAL -	-
12	810270000	2	FITTING*METRIC -	-
13	811697500	2	SCREW*M8X1.25-16 -	-
14	810397100	1	ELBOW 90 DEG	-
15	F122715	1	HOSE	-
16	810901100	1	ELBOW-45 DEG. -	-
18	810116400	2	FITTING*METRIC -	-
19	F122717	1	HOSE	-
20	F284447	1	ELBOW 90 REWORK - SPECIAL	-
21	811889200	1	PLUG -	-
22	F122078	1	Clamp	-
23	F120349	1	ELBOW-90 -	-
24	F122925	1	HOSE -	-
25	F282567	1	FITTING REWORK -	-
26	811164100	1	FITTING*MJIC/FJIC -	-
27	811889200	1	PLUG -	-
29	811819300	1	Clamp	-
30	F121347	1	HOSE-HYD*.75 X 68 -	-
31	810289600	1	ELBOW 90 DEG	-
32	810640100	2	ELBOW-90 DEG. -	-
33	811539200	1	ADAPTOR -	-
34	F121211	1	HOSE-HYD*.25 X 100 -	-
36	810273500	1	Elbow Fitting	-
37	F121213	1	HOSE-HYD*.25 X 185 -	-
38	F122108	1	Plate	-
39	F122109	1	Hose Clamp	-
40	810089400	2	BOLT*1/4-20UNCX2-1/2	-
41	810975700	1	NUT*M10-1.5 -	-
45	-------	2	O-RING	-
46	810980600	1	Elbow Fitting	-
47	810866500	1	HOSE-HYD*0.38X29	-
48	810189400	1	ELBOW-90 DEG.	-
200	-------	1	O-RING	-
-	-	1	Part 47	-
-	-	1	Part 46	-
-	842816700	1	SENDER -	-
-	F435202	1	ELEMENT -	-
-	843125100	1	BY-PASS VALVE -	-
