Открытый узел

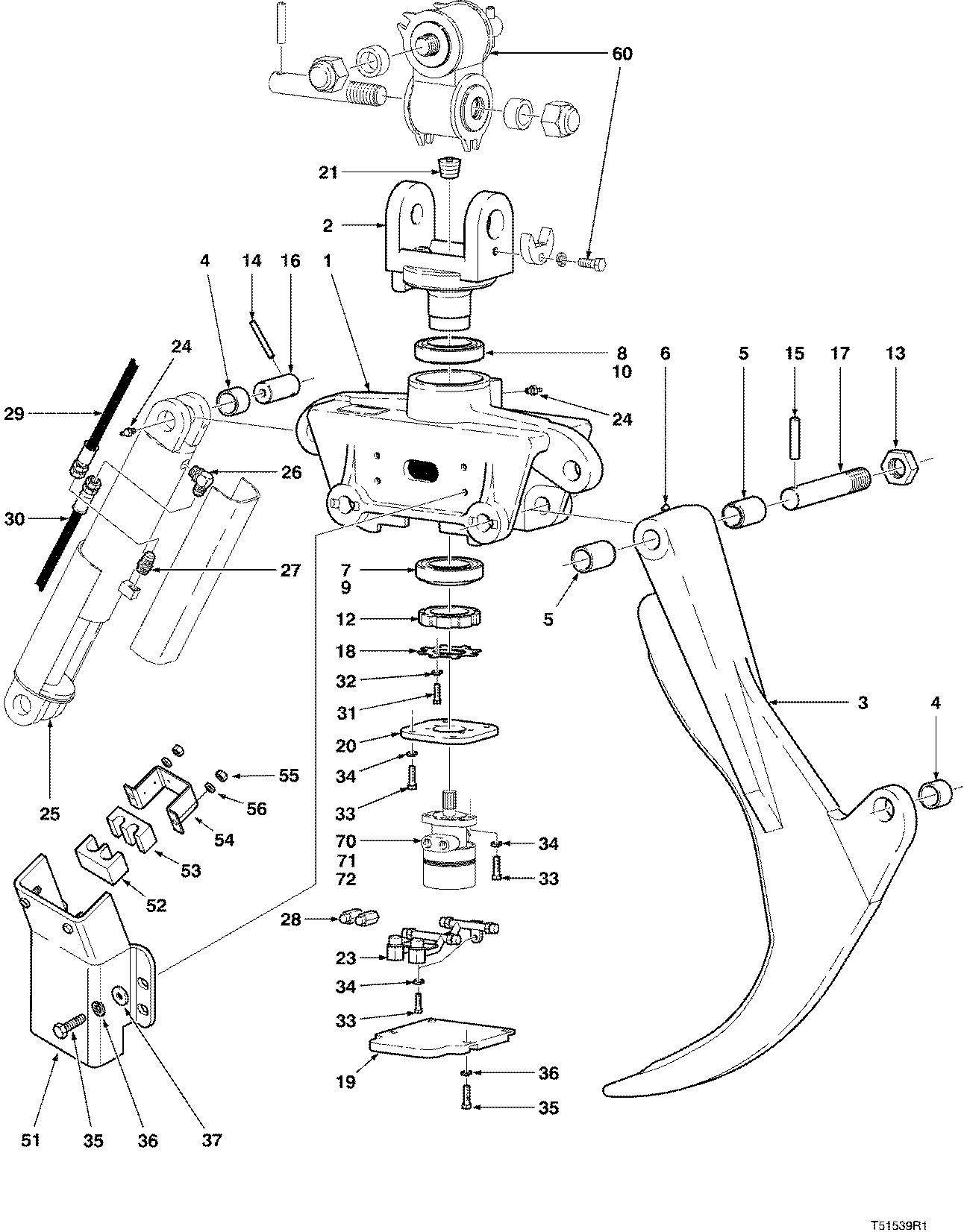

GRAPPLE ASSY ESCO 84`` ( 10EB1277 - ) 4321-028/10 [4321-028/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	843103600	1	HEAD -	-
2	843103700	1	SWIVEL CLEVIS -	-
3	843103800	2	TONG ASSEMBLY 80`` -	-
4	843104400	4	BUSHING -	-
5	843104500	4	BUSHING -	-
6	810044000	2	GREASE FIT*1/8-27PTF -	-
7	841464600	1	BEARING-CUP -	-
8	843104300	1	BEARING CUP -	-
9	841464700	1	BEARING-CONE -	-
10	843104200	1	BEARING CONE -	-
12	843104700	1	NUT -	-
13	841468400	2	NUT*2-12UNF -	-
14	843104800	4	PIN, M10 X 100 -	-
15	841467700	2	PIN	-
16	F434916	4	PIN -	-
17	843105000	2	PIN -	-
18	841476900	1	LOCK PLATE -	-
19	843105100	1	PLATE -	-
20	843105200	1	MOTOR MOUNT -	-
21	841756100	1	RUBBER PLUG -	-
23	843105400	1	TUBE -	-
24	810000100	5	GREASE FITTING.N610	-
25	F431737	2	CYLINDER 4.0X12.3 -	Refer to Page: SKIDDER, LOG\560C SKIDDER, LOG\560C - 60-SERIES (Timberjack < 2000)\GRAPPLE\GRAPPLE ASSY ESCO 104`` ( 10EC1079 - ) 4321-029/10
26	842571400	2	FITTING 90 DEG. -	-
27	843105500	2	FITTING*MJIC/MO-RING -	-
28	843105600	2	FITTING, RESTRICTOR -	-
29	843105700	2	HOSE ASSY -	-
30	843105800	2	HOSE -	-
31	841770000	2	BOLT*M10X1.50-20 -	-
32	843105900	2	LOCK WASHER M10 -	-
33	810985000	10	BOLT*M12X1.75-30 -	-
34	843106000	10	LOCK WASHER M12 -	-
35	811360300	8	BOLT*M16X2.00-30 -	-
36	843106100	8	LOCK WASHER M16 -	-
37	F431717	4	FLAT WASHER M16 N -	-
51	F434162	1	COVER -	-
52	F434163	1	CLAMP -	-
53	F434164	1	CLAMP -	-
54	F434165	1	BRACKET -	-
55	810087500	2	HEX NUT 3/8-16 UNC	-
56	810002600	2	LOCKWASHER 3/8	-
60	F434248	1	SNUBBER - TO HEAD SNFP23999	Refer to Page: SKIDDER, LOG\560C SKIDDER, LOG\560C - 60-SERIES (Timberjack < 2000)\GRAPPLE\GRAPPLE ASSY ESCO 104`` ( 10EC1079 - ) 4321-029/10
70	843104600	1	MOTOR	-
71	843127500	1	KIT*SEAL -	-
72	843127600	1	VALVE - RELIEF -	-
-	F434324	1	DOOR -	-
-	-------	1	O-RING	Refer to Page: SKIDDER, LOG\560C SKIDDER, LOG\560C - 60-SERIES (Timberjack < 2000)\GRAPPLE\GRAPPLE ASSY ESCO 104`` ( 10EC1079 - ) 4321-029/10
-	843103900	2	TONG ASSEMBLY 84`` -	-
-	F122178	1	GRAPPLE HEAD-84 IN -	-
-	F122177	1	GRAPPLE HEAD-80 IN -	-

GRAPPLE ASSY ESCO 84`` ( 10EB1277 - ) 4321-028/10 [4321-028/10]
