Открытый узел

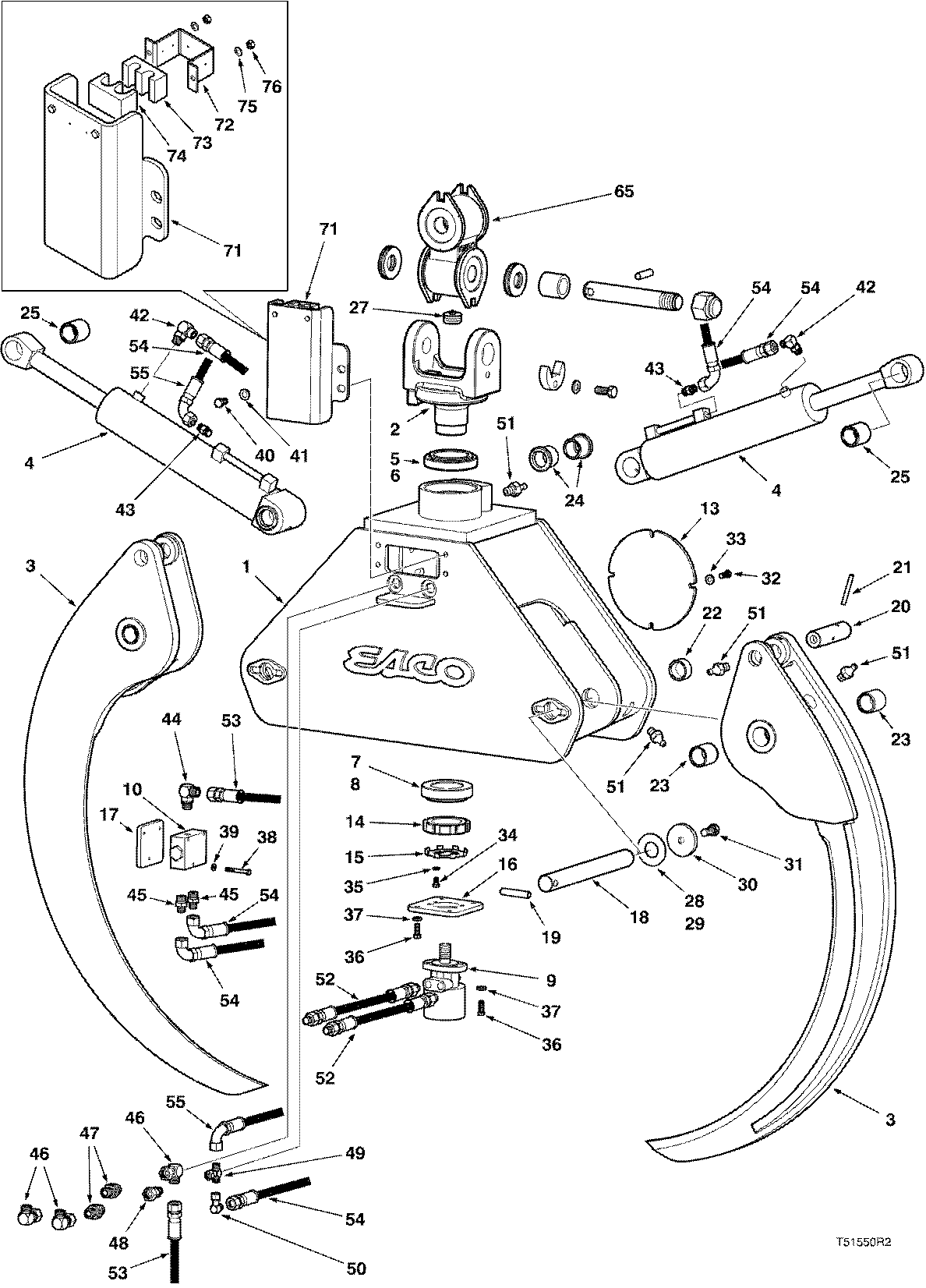

GRAPPLE ASSY ESCO 110`` ( 10EB1277 - ) 4321-030/10 [4321-030/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F434166	1	HOUSING -	-
2	843103700	1	SWIVEL CLEVIS -	-
3	F434167	2	TONG - 110`` (INCL 24 & 51)	-
4	F434169	2	CYLINDER - 110``	Refer to Page: SKIDDER, LOG\560C SKIDDER, LOG\560C - 60-SERIES (Timberjack < 2000)\GRAPPLE\GRAPPLE ASSY ESCO 104`` ( 10EC1079 - ) 4321-029/10
5	843104300	1	BEARING CUP -	-
6	843104200	1	BEARING CONE -	-
7	841464600	1	BEARING-CUP -	-
8	841464700	1	BEARING-CONE -	-
9	843104600	1	MOTOR	-
10	F434684	1	DIVIDER, FLOW -	-
13	F434171	1	PLATE -	-
14	843104700	1	NUT -	-
15	841476900	1	LOCK PLATE -	-
16	843105200	1	MOTOR MOUNT -	-
17	F434172	1	PLATE -	-
18	F434173	2	PIN -	-
19	F434174	2	PIN -	-
20	F434201	2	PIN	-
21	843104800	2	PIN, M10 X 100 -	-
22	F434175	6	BUSHING -	-
23	F434176	4	BUSHING -	-
24	F434177	4	BUSHING -	-
25	F434178	2	BUSHING -	-
27	841756100	1	RUBBER PLUG -	-
28	F434180	4	SHIM -	-
29	F434181	2	SHIM*.090 -	-
30	F434182	2	PLATE -	-
31	811599300	2	BOLT*M20X2.50-50mm -	-
32	810897100	4	BOLT*M12X1.75-35 -	-
33	810011600	4	WASHER*1/2	-
34	841770000	2	BOLT*M10X1.50-20 -	-
35	810309900	2	Washer	-
36	810897100	8	BOLT*M12X1.75-35 -	-
37	810011600	8	WASHER*1/2	-
38	810977300	3	BOLT*M8X1.25-80 -	-
39	810309800	3	FLAT WASHER 3/8 - HARDENED	-
40	811360300	4	BOLT*M16X2.00-30 -	-
41	810000500	4	WASHER*5/8	-
42	811460600	2	ELBOW-90 DEG. -	-
43	811561600	2	ADAPTER -	-
44	811437600	1	ELBOW-90 -	-
45	811561700	2	ADAPTER -	-
46	F431727	3	ELBOW 90DEG. -	-
47	811634100	2	ADAPTER -	-
48	811887700	1	ADAPTER -	-
49	F431729	1	FITT*MORS/MORS/FORS -	-
50	811464200	1	ELBOW-90 DEG. -	-
51	810000100	7	GREASE FITTING.N610	-
52	F431720	2	HOSE ASSY. -	-
53	F434183	1	HOSE*FORS/FORS -	-
54	F434184	3	HOSE -	-
55	F434185	1	HOSE -	-
65	F434248	1	SNUBBER - TO HEAD SNFP23999	Refer to Page: SKIDDER, LOG\560C SKIDDER, LOG\560C - 60-SERIES (Timberjack < 2000)\GRAPPLE\GRAPPLE ASSY ESCO 104`` ( 10EC1079 - ) 4321-029/10
71	F434179	1	DOOR -	-
72	F434165	1	BRACKET -	-
73	F434164	1	CLAMP -	-
74	F434163	1	CLAMP -	-
75	810002600	2	LOCKWASHER 3/8	-
76	810087500	2	HEX NUT 3/8-16 UNC	-
A	F122173	1	GRAPPLE HEAD-110 IN - 110``	-
B	F122172	1	GRAPPLE HEAD-120 IN - 120``	-
-	-------	1	O-RING	Refer to Page: SKIDDER, LOG\560C SKIDDER, LOG\560C - 60-SERIES (Timberjack < 2000)\GRAPPLE\GRAPPLE ASSY ESCO 104`` ( 10EC1079 - ) 4321-029/10
-	843127600	1	VALVE - RELIEF -	-
-	843127500	1	KIT*SEAL -	-
-	F434170	2	CYLINDER - 120``	Refer to Page: SKIDDER, LOG\560C SKIDDER, LOG\560C - 60-SERIES (Timberjack < 2000)\GRAPPLE\GRAPPLE ASSY ESCO 104`` ( 10EC1079 - ) 4321-029/10
-	F434168	2	TONG - 120`` (INCL 24 & 51)	-

GRAPPLE ASSY ESCO 110`` ( 10EB1277 - ) 4321-030/10 [4321-030/10]
